为什么SLA像激光笔,DLP像投影仪,LCD像手机屏幕?
在3D打印领域,光固化技术被誉为“用光雕刻树脂的艺术”。然而,这项技术并非只有一种形态,它的核心差异就藏在光源的工作原理中。
➢ 想象一下:如果让一支激光笔画出一个立方体,它会一点点扫描轮廓,像绣花一样精细;
➢ 如果用一台投影仪,它能瞬间投出立方体的横截面,像盖章一样高效;
➢ 如果换成手机屏幕,屏幕会像一块“动态遮罩”,控制光线透过的地方,像拼图一样逐层堆叠。
这三种场景,恰好对应了光固化技术的三大流派——SLA(激光扫描)、DLP(数字光投影)和LCD(液晶屏掩膜)。它们的核心区别,本质上源于光源如何与树脂互动。接下来,我们将用最生活化的比喻,拆解这三种技术的秘密。
一、 SLA(激光扫描):用“绣花针”雕琢极致细节
1. 核心原理:单点激光的精密舞蹈

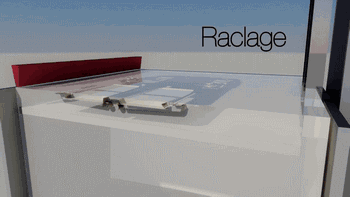

SLA(Stereolithography,立体光刻)诞生于1986年,是世界上第一种商用3D打印技术。它的工作原理可以概括为:用紫外激光束逐点扫描液态树脂,使其固化堆叠成模型。
具体流程:
1. 激光发射:紫外激光器(如355nm波长)发射高能光束。
2. 振镜引导:高速振镜(类似激光雕刻机的镜片系统)控制激光路径,在树脂表面画出每一层的图案。

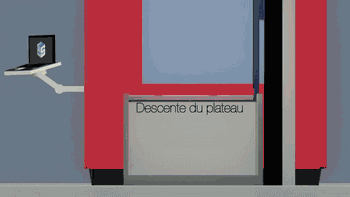

3. 逐层固化:每完成一层,打印平台上升约0.05-0.1毫米,新树脂覆盖后重复扫描,直至模型完成。
2. 技术特点:精度与成本的博弈
● 精度登峰造极:激光点直径可小至0.01毫米,适合打印珠宝、精密齿轮、牙科种植体等微米级细节。
● 速度是硬伤:逐点扫描导致耗时极长。例如,打印一枚戒指可能需要3小时,而同尺寸模型用DLP仅需30分钟。
● 设备昂贵:工业级SLA设备价格在10万-100万元,主要成本来自高精度激光器和振镜系统。
3. 生活比喻:精工细作的“刺绣大师”
“SLA就像一位刺绣大师,用激光作针、树脂作线,一针一线勾勒出繁复的花纹。代价是时间和金钱,但成品足以惊艳世人。”
4. 典型应用场景
● 医疗领域:定制化手术导板、隐形牙套模具(误差小于0.1毫米)。
● 工业设计:汽车零部件的原型验证(耐高温树脂可承受200℃)。
● 艺术创作:微缩雕塑、复杂镂空结构。
二、DLP(数字光投影):“幻灯片”式的高效打印
1. 核心原理:整层投影的“光刻章”

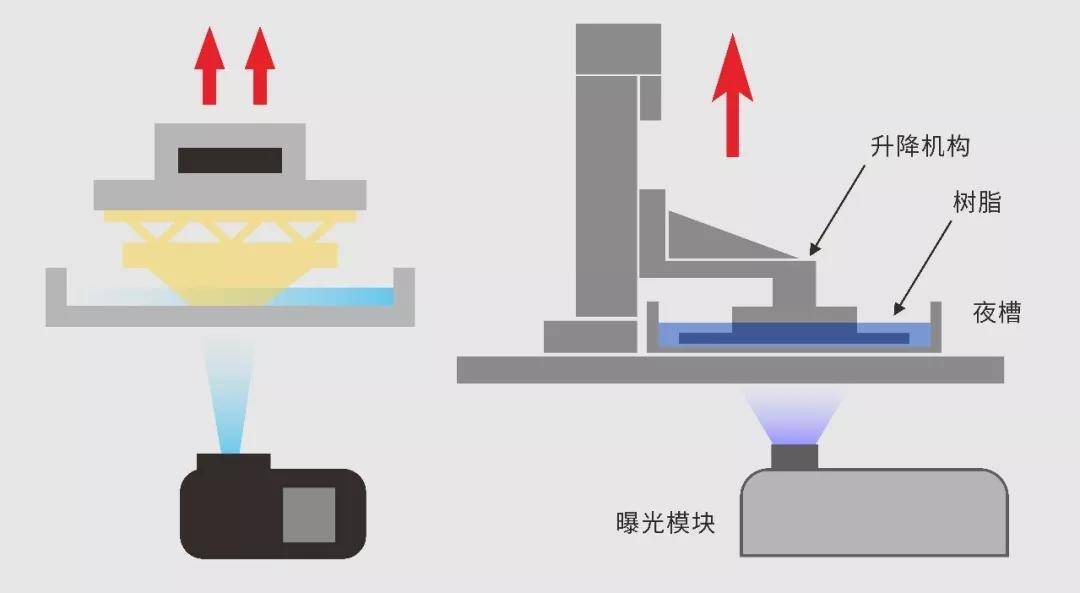

DLP(Digital Light Processing)技术诞生于1997年,其灵感来源于投影仪。它通过DMD芯片(数字微镜器件)将每一层图形一次性投射到树脂表面,实现整层同步固化。
具体流程:
1. 紫外光源:LED或汞灯发出均匀的紫外光。
2. DMD芯片调制:芯片上百万个微镜(如1920×1080分辨率)通过翻转角度反射光线,形成图案。
3. 整层固化:每层图案像“盖章”一样投射到树脂,固化速度比SLA快5-10倍。
2. 技术特点:速度与分辨率的平衡
● 速度优势明显:单层固化仅需2-15秒,适合批量生产小件(如耳环、戒指)。
● 精度受限于像素:DMD芯片的像素尺寸决定精度。例如,0.2英寸1080P芯片的X/Y轴精度约50微米。
● 成本适中:消费级DLP打印机价格在1万-5万元,但DMD芯片维修费用高昂(约数千元)。
3. 生活比喻:高效复制的“投影魔术师”
“DLP如同一位魔术师,用投影仪将画面‘印’在树脂上。虽然画质不如激光细腻,但胜在出手快、成本可控。”
4. 典型应用场景
● 牙科领域:批量打印牙模(单次可打印数十个,耗时2小时)。
● 文创产品:动漫手办、浮雕工艺品(表面可电镀上色)。
● 教育科研:生物细胞支架、微流控芯片(透明树脂支持显微观察)。
三、LCD(液晶屏掩膜):“手机屏”驱动的平民革命
1. 核心原理:液晶屏的“动态遮罩”

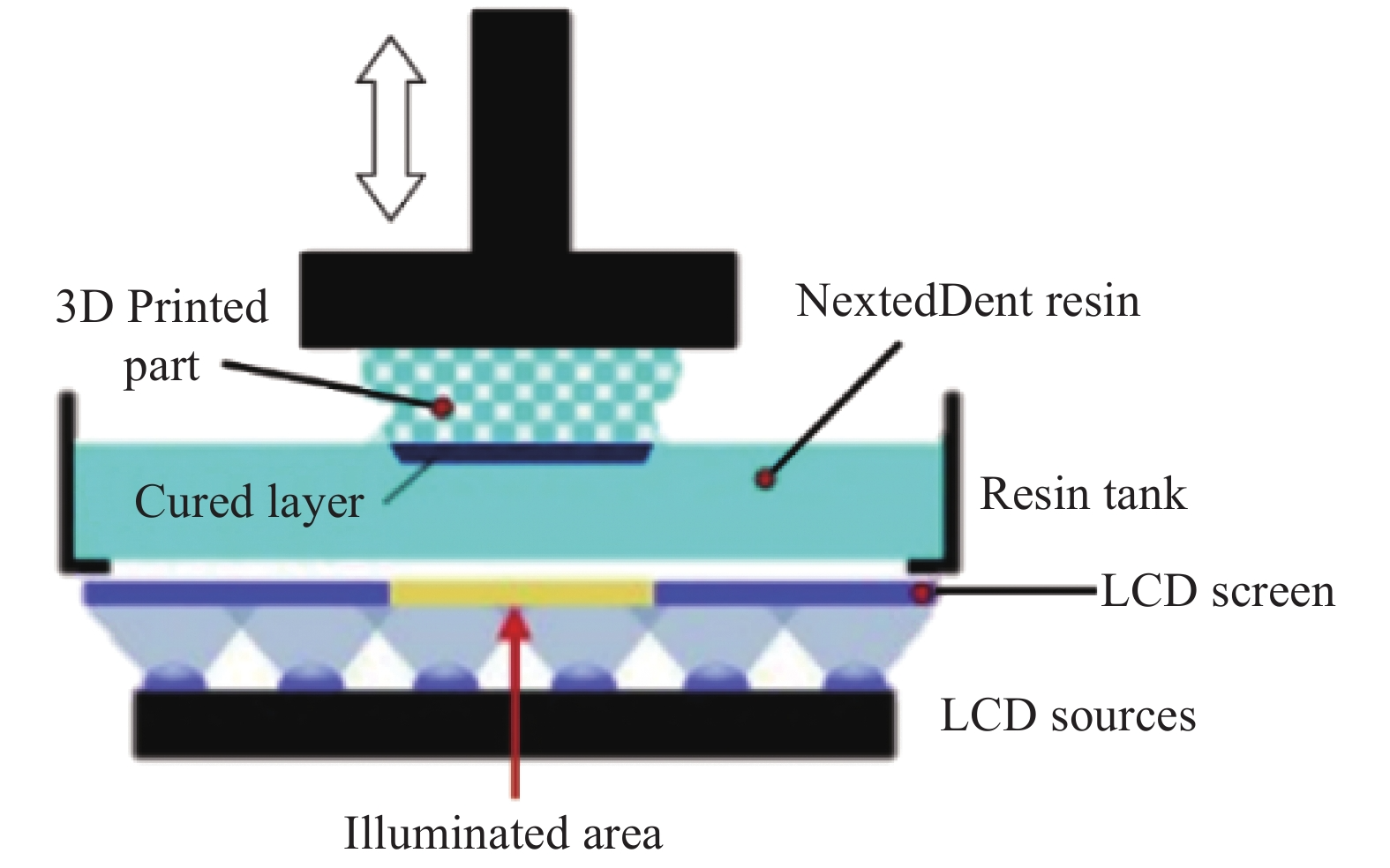

LCD技术(Liquid Crystal Display)是近年桌面级3D打印的明星。它利用紫外LED+液晶屏的组合,通过屏幕控制光线透过程度,生成固化图案。
具体流程:
1. 紫外LED阵列:底部布置数十至上百颗LED灯珠,发出405nm波长紫外光。
2. LCD屏幕遮罩:屏幕作为“动态掩膜”,液晶分子通电后旋转,控制透光区域。
3. 逐层曝光:屏幕每秒切换画面,透过的紫外线固化相应区域树脂。
2. 技术特点:低成本与易用性的胜利
● 价格亲民:入门级LCD打印机仅需千元(如Anycubic Photon系列)。
● 精度接近DLP:4K分辨率机型(3840×2160像素)精度可达35微米。
● 屏幕寿命短板:LCD屏在强紫外线下易老化,寿命约500-2000小时(更换成本200-800元)。
3. 生活比喻:经济实惠的“贴膜玩家”
“LCD技术就像给手机贴了一张会‘变形’的膜——透光区域随图案变化,但膜用久了会发黄、磨损,需要定期更换。”
4. 典型应用场景
● 个人DIY:桌游棋子、Cosplay道具(成本低至每克0.3元)。
● 快速原型:产品设计初稿验证(24小时内完成迭代)。
● 教育普及:中小学创客课程(操作简单、安全性高)。
四、 选择指南:你的需求决定答案
1. 选SLA的三大理由
● 需要微米级精度(如牙科种植体、精密模具)。
● 追求材料性能(如耐高温300℃的工业树脂)。
● 预算充足且不计时间成本。
2. 选DLP的三大理由
● 平衡速度与精度(如每日批量生产50个牙模)。
● 需要中等复杂度模型(如带镂空结构的艺术品)。
● 愿意为稳定性支付中等溢价。
3. 选LCD的三大理由
● 预算有限但想体验光固化(学生党首选)。
● 打印频率低(每月几次,避免屏幕快速损耗)。
● 模型精度要求不高(如动漫手办、家居装饰)。
SLA、DLP、LCD就像三种不同的“光之笔”——光的方向,由你定义
● 激光笔精雕细琢,适合追求极致的匠人;
● 投影仪高效稳定,适合务实的中小企业;
● 手机屏经济灵活,适合探索中的爱好者。
无论选择哪种技术,记住一个原则:没有最好的光固化,只有最适合你需求的光固化。下一次面对3D打印机时,不妨先问自己:我的“光”,应该照亮怎样的作品?
