零成本修复术!家庭工具拯救LCD残影屏幕
65 分享
用酒精、棉签和透明胶带让屏幕 “起死回生”
在 3D 打印的过程中,屏幕出现残影是一个常见且令人头疼的问题。无论是对于专业的 3D 打印工作室,还是热衷于 DIY 的家庭爱好者,一块出现残影的屏幕不仅会影响打印效果,还可能导致整个打印项目的失败。幸运的是,大多数情况下,我们无需花费高昂的费用去购买专业设备或更换屏幕,利用家中常见的工具,如酒精、棉签和透明胶带,就能实现屏幕的 “起死回生”。本文将详细介绍零成本修复残影屏幕的方法,让你的 3D 打印机重新焕发生机。
一、 残影产生的原因及影响

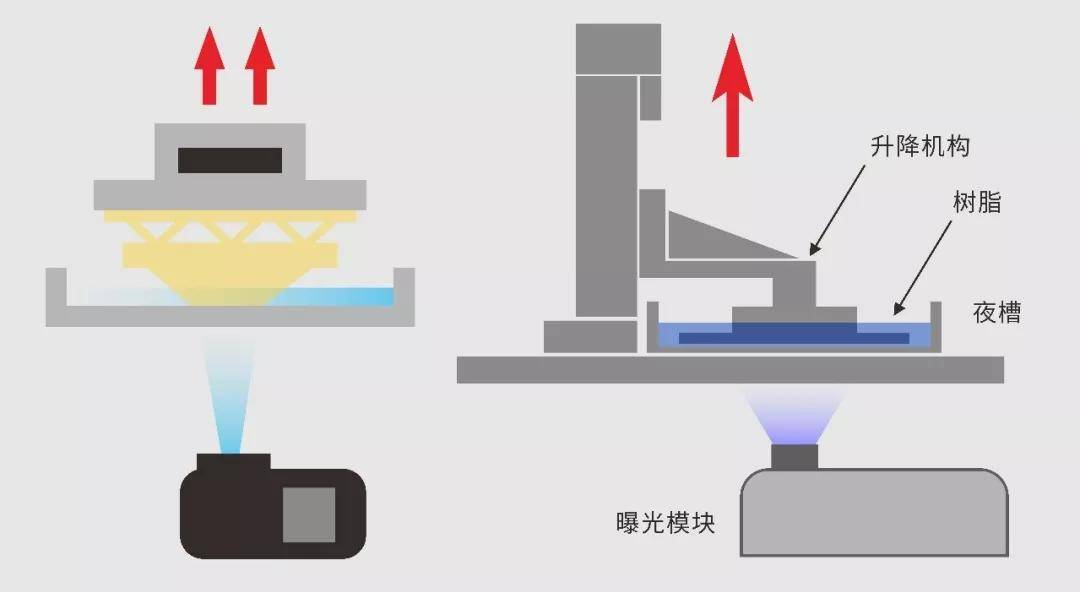

在深入探讨修复方法之前,了解残影产生的原因至关重要。3D 打印机的屏幕,尤其是光固化 3D 打印机所使用的 LCD 屏幕,其工作原理是通过控制光线透过屏幕来固化树脂。在长期使用过程中,树脂中的某些成分可能会残留在屏幕表面,逐渐积累形成一层薄薄的 “污渍”。当这些残留的树脂吸收光线后,会干扰屏幕正常的透光性,导致在打印过程中,屏幕上的图像出现模糊、重影或固定的残留影像,这就是我们所说的残影。
残影的出现对 3D 打印的影响不容小觑。首先,它会严重降低打印模型的精度。在 3D 打印中,屏幕上的每一个像素点都对应着模型的一个微小部分,准确的图像显示对于模型的细节还原至关重要。一旦屏幕出现残影,像素点的透光性受到干扰,就会导致模型在固化过程中出现偏差,原本精细的模型可能会出现边缘模糊、表面不平整等问题。其次,残影还可能导致打印失败。如果残影严重到一定程度,打印机可能无法准确识别屏幕上的图像信息,从而无法正确控制树脂的固化过程,使得打印中途中断或打印出完全错误的模型。
二、 残影修复步骤
(一) 材料准备
进行屏幕残影修复,首先要准备好必要的材料。我们需要 99% 的异丙醇,这种高纯度的酒精具有良好的溶解性,能够有效溶解屏幕表面残留的树脂。同时,还需要准备无尘布,其质地柔软,不会对屏幕造成划伤,用于擦拭屏幕。另外,透明胶带也是必不可少的,它在修复偏振膜时将发挥重要作用。如果担心酒精直接倾倒不好控制用量,还可以准备一些棉签,用棉签蘸取酒精进行操作会更加精准。
(二) 清洁屏幕
断电操作:在开始清洁屏幕之前,务必先将 3D 打印机断电。这是保障人身安全和避免对打印机造成进一步损坏的重要步骤。即使是在断电状态下,也建议等待几分钟,让打印机内部的电容充分放电,确保完全安全。
酒精浸润:用滴管或棉签吸取适量的 99% 异丙醇,轻轻滴在屏幕上出现残影的区域。确保酒精能够充分覆盖残影部分,让其浸润 5 分钟左右。这一步的目的是让酒精与残留的树脂充分接触,软化树脂,使其更容易被清除。在浸润过程中,可以看到酒精逐渐渗透到树脂残留物中,使其变得湿润、膨胀。
单向擦拭:5 分钟浸润时间结束后,拿起无尘布,从屏幕的一端开始,向另一端进行单向擦拭。注意,一定要避免画圈擦拭。因为画圈擦拭可能会导致屏幕表面的残留树脂被推散,从而扩大污染区域,增加修复难度。单向擦拭能够更有效地将软化的树脂从屏幕表面带走,同时减少对屏幕的摩擦损伤。在擦拭过程中,如果发现无尘布上已经沾满了污垢,应及时更换干净的无尘布,以保证擦拭效果。
顽固残留处理:对于一些较为顽固的残留树脂,单纯的擦拭可能无法完全清除。此时,可以使用塑料刮板轻轻刮除。塑料刮板质地较软,不会像金属工具那样划伤屏幕表面的涂层。在使用塑料刮板时,要保持刮板与屏幕表面呈较小的角度,轻轻地从残留树脂的边缘开始刮起,逐渐将其清除。刮除过程中要注意力度的控制,避免过度用力对屏幕造成损伤。
三、 偏振膜修复
在清洁屏幕的过程中,如果发现屏幕的偏振膜出现边缘脱膜的情况,需要及时进行修复。偏振膜对于屏幕的正常显示起着关键作用,它能够控制光线的偏振方向,确保图像的清晰呈现。一旦偏振膜出现问题,屏幕的显示效果将受到严重影响。
修复偏振膜边缘脱膜,可以使用透明胶带。首先,根据脱膜区域的大小,裁剪合适长度和宽度的透明胶带。将透明胶带小心地贴合在脱胶的区域,确保胶带与偏振膜紧密接触。然后,用手指或其他平整的工具,轻轻按压胶带,将其中的气泡排除。在按压过程中,要注意从胶带的一端开始,逐渐向另一端按压,确保气泡能够完全被挤出。通过这种方法,可以使偏振膜的边缘重新贴合,恢复其正常功能。
四、 局部失效应急方案
(一) 白斑(常亮)处理
有时候,屏幕可能会出现白斑,即某个区域始终保持高亮状态,无法正常显示图像。这种情况通常是由于屏幕内部的像素点损坏或控制电路出现问题导致的。在没有专业维修设备的情况下,我们可以采用一种简单的应急方案 —— 使用黑色电工胶带覆盖失效区域。虽然这种方法会牺牲部分打印面积,但能够保证打印机在一定程度上继续工作。在覆盖白斑区域时,要尽量将电工胶带裁剪得整齐,使其能够紧密贴合屏幕表面,减少对周围正常区域的影响。
(二) 黑斑(不亮)处理
当屏幕出现黑斑,即某个区域无法亮起时,首先要检查排线是否松动。排线是连接屏幕和打印机主板的重要部件,如果排线松动,可能会导致屏幕部分区域无法正常供电,从而出现黑斑。打开打印机的外壳,找到连接屏幕的 FPC 连接线,将其小心地拔出,然后重新插入,确保连接牢固。在插拔 FPC 连接线时,要注意避免用力过猛,损坏连接线或接口。重新连接排线后,开机观察屏幕黑斑是否消失。如果黑斑仍然存在,可能是屏幕内部的硬件出现了更严重的故障,此时可能需要进一步寻求专业维修人员的帮助。
五、 效果验证
在完成上述修复步骤后,需要对修复效果进行验证。一个简单有效的方法是打印一个 20mm 的立方体测试件。通过观察测试件在打印过程中的成型情况以及最终打印出来的模型表面质量,来判断屏幕残影是否已经消失。如果打印出的立方体表面光滑,边缘清晰,没有出现模糊、重影等问题,说明屏幕修复取得了良好的效果。如果仍然存在一些小的瑕疵,可以根据具体情况,再次进行清洁或检查其他可能存在的问题。
六、 预防措施
除了掌握屏幕残影的修复方法,预防残影的产生同样重要。在日常使用 3D 打印机的过程中,要注意定期清洁屏幕。每次打印完成后,可以用干净的无尘布轻轻擦拭屏幕表面,防止树脂残留的积累。另外,选择质量可靠的树脂材料也非常关键。一些劣质的树脂可能含有较多杂质,更容易在屏幕表面残留,对屏幕造成损害。同时,在打印过程中,要尽量避免让屏幕长时间暴露在强光下,强光可能会加速树脂的固化和残留。
通过本文介绍的零成本修复术,利用家中常见的酒精、棉签和透明胶带等工具,我们能够有效地修复 3D 打印机屏幕出现的残影问题。同时,掌握局部失效的应急处理方法,能够在遇到问题时及时采取措施,减少损失。在实际操作过程中,要注意每一个步骤的细节,确保操作的安全和有效性。通过科学的修复方法和日常的预防措施,我们能够让 3D 打印机的屏幕始终保持良好的工作状态,为我们的创意和生产提供可靠的支持。无论是对于个人爱好者还是小型工作室,这些方法都具有极高的实用价值,让我们能够以最低的成本解决屏幕问题,继续享受 3D 打印带来的乐趣和便利。
