如何用树脂打印高透明度的光学部件?需要哪些特殊材料或工艺?
21 分享
在科技飞速发展的当下,树脂 3D 打印技术为制造高透明度的光学部件开辟了全新路径。从精密光学仪器里的关键透镜,到日常照明设备中常见的透明灯罩,高透明度光学部件在诸多领域都展现出广泛的应用需求。那么,究竟如何借助树脂打印技术打造出高透明度的光学部件呢?又需要依赖哪些特殊材料或工艺?接下来,让我们深入探索其中的奥秘。
树脂打印光学部件的原理基础
树脂打印中,像立体光固化(SLA)和数字光处理(DLP)这类常见技术,都是凭借特定波长的光对液态树脂进行照射,促使其逐层固化,进而构建出三维实体。对于光学部件而言,光在材料内部的传播特性极为关键。所谓高透明度,意味着光在树脂材料里传播时,散射与吸收现象要尽可能少。在打印进程中,树脂分子的排列方式、固化的均匀程度等因素,都会对最终部件的透明度产生影响。一旦固化过程不够均匀,部件内部就可能出现微小空隙或密度差异,这些都会成为光传播的阻碍,降低透明度。
常用打印设备
1. 立体光固化(SLA)3D 打印机
工作原理:SLA 打印机借助紫外激光束,依据三维模型切片后的二维轮廓信息,逐点、逐层扫描液态光敏树脂表面。在激光的照射下,被扫描区域的树脂迅速固化,通过层层叠加,最终构建出三维实体。
设备特点:
高精度:能够实现非常精细的细节打印,精度通常可达几十微米,这对于光学部件复杂的曲面和精细结构的成型至关重要。例如,打印用于显微镜的小型光学透镜,SLA 打印机可以精准塑造透镜表面的曲率,确保光线聚焦的准确性。
表面质量较好:由于是逐层固化成型,相比一些其他 3D 打印技术,SLA 打印出的部件表面较为光滑,减少了后续打磨等后处理工作的难度,有利于保持光学部件表面的平整度,降低光线散射。
材料适用性广:可以使用多种类型的光敏树脂,包括前面提到的专用透明树脂材料,为满足不同光学部件的性能需求提供了可能。
2. 数字光处理(DLP)3D 打印机
工作原理:DLP 打印机通过数字微镜器件(DMD)将光源发出的光转化为二维图像,然后一次性照射到液态树脂表面,使一层树脂同时固化,再通过升降平台的移动,层层叠加完成三维模型的打印。
设备特点:
打印速度快:相比 SLA 逐点扫描的方式,DLP 一次性固化一层树脂,大大缩短了打印时间。在批量生产小型光学部件,如 LED 照明灯具中的透明灯罩时,能够显著提高生产效率。
精度较高:虽然在细节表现上可能略逊于高端 SLA 打印机,但也能达到较高的精度水平,一般可控制在 50 - 100 微米左右,满足大多数光学部件的制造要求。
成本效益好:由于打印速度快,在大规模生产时,单位成本相对较低。同时,部分 DLP 打印机的设备价格也较为亲民,对于一些预算有限但有光学部件打印需求的企业或个人来说是不错的选择。
代表设备:Anycubic Photon 系列 DLP 打印机受到广泛关注。例如 Anycubic Photon Mono X,其配备了 4K 分辨率的黑白显示屏,能够提供更清晰、细腻的固化图像,打印精度可达 50 微米。打印尺寸为 130×73×180mm,可用于打印多种光学部件,如小型光学棱镜等。
特殊材料助力高透明度
1. 专用透明树脂材料

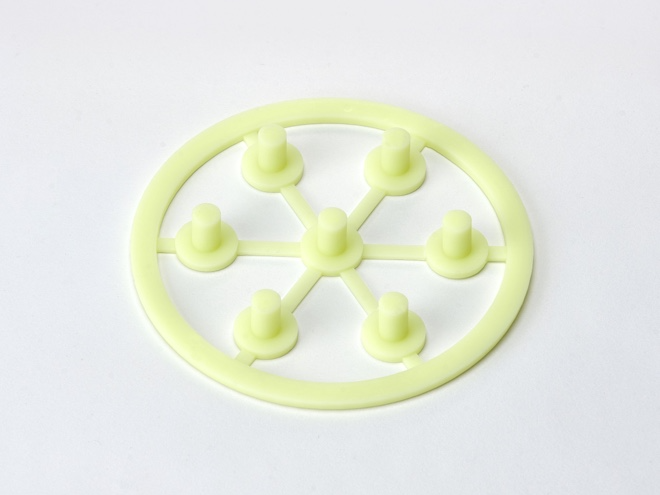

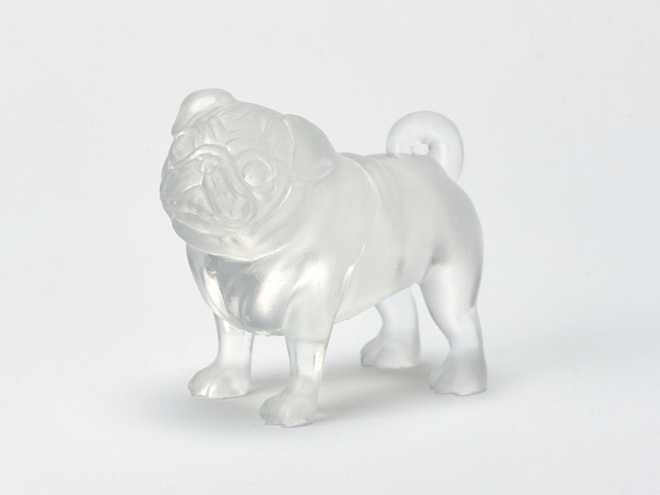

Clear Resin:这是一种专为实现高透明度而设计的树脂。它具有中性色,在快速打印、高精度、透明性、强大的机械性能以及简单可靠的工作流程之间达到了较好的平衡。非常适用于光学、照明等对透明度要求高的领域。例如在一些光学实验装置中,使用 Clear Resin 打印的部件能够清晰地传导光线,满足实验对光学性能的要求。
高透 V1 树脂:Raise3D 推出的这款树脂,打印完成后模型呈现略带蓝色的半透明状态。经过后续打磨、抛光和上光油等处理,可进一步提升透明度,适合用于制造光学元件等对透明度有较高要求的零部件。借助数字光打印(DLP)技术,它能快速固化,实现高精度打印,为光学部件的制造提供了一种高效且经济的解决方案。
2. 生物相容性透明树脂
在医疗光学领域,如制造可植入式光学传感器或医用内窥镜的光学部件时,需要材料具有生物相容性。像 BioMed Clear Resin 就是一种坚硬、强韧、耐磨的透明材料,适用于需要长期接触皮肤(>30 天)、呼吸气体通道和黏膜(>30 小时)或短期接触骨骼、组织和牙质(<24 小时)的生物相容性应用,同时也能保证良好的光学透明度。
参数设置要点
1. 通用参数
层高:如前文所述,较小的层高对提高光学部件透明度至关重要。在 SLA 和 DLP 打印中,一般建议将层高设置在 0.1 - 0.2mm。例如,打印一个直径为 20mm 的光学透镜,设置 0.1mm 层高打印出的产品,其光线透过均匀度明显优于 0.3mm 层高的产品。较薄的层高使层与层之间的过渡更加平滑,减少光线在层间的散射,从而提升整体透明度。
支撑结构:合理设计支撑结构对于光学部件的成型非常关键。支撑应尽量放置在不影响光学性能的部位,如部件的边缘或非光学表面区域。支撑的密度和形状要根据部件的形状和重量进行调整。对于一些悬空部分较多的光学部件,如带有复杂内部结构的光学滤光器,需要增加支撑密度以确保打印过程中的稳定性;而对于简单的平板状光学部件,支撑可以相对稀疏。同时,支撑的形状应尽量设计为易于去除且在去除后不会对部件表面造成明显损伤的形式,如采用树状支撑结构。
打印速度:打印速度不宜过快,否则可能导致树脂固化不完全。一般来说,SLA 打印速度可控制在每层 5 - 10 秒,DLP 打印由于一次性固化一层,整体打印时间相对较短,但也要确保每层有足够的固化时间。例如,在打印一个中等复杂程度的光学部件时,SLA 打印机以每层 8 秒的速度打印,能够保证树脂充分固化,避免出现内部空洞或未固化区域,从而保证部件的透明度和结构强度。
2. 针对不同设备的特殊参数
SLA 打印机:
激光功率:激光功率直接影响树脂的固化效果。对于不同类型的树脂,需要调整合适的激光功率。一般来说,专用透明树脂的激光功率可设置在 100 - 300mW。例如,当使用某品牌的 Clear Resin 打印光学部件时,经过测试,将激光功率设置为 200mW,能够使树脂快速且均匀地固化,打印出的部件透明度和机械性能都能达到较好的平衡。
光斑直径:较小的光斑直径可以实现更高的打印精度,但同时也会降低打印速度。在打印光学部件时,需要根据部件的精度要求和尺寸大小来调整光斑直径。对于高精度的微纳光学结构,光斑直径可设置在 50 - 100 微米;而对于较大尺寸的光学部件,如直径超过 50mm 的透镜,光斑直径可以适当增大到 150 - 200 微米,以提高打印效率。
DLP 打印机:
投影图像分辨率:DLP 打印机的投影图像分辨率决定了打印精度。高分辨率的图像能够打印出更精细的细节。目前市场上一些高端 DLP 打印机配备了 4K 甚至 8K 分辨率的显示屏。在打印光学部件时,应尽量选择打印机所能支持的最高分辨率。例如,在打印一个带有精细花纹的光学装饰部件时,使用 4K 分辨率的 DLP 打印机打印出的花纹清晰度和边缘精度明显优于 2K 分辨率的打印机。
曝光时间:曝光时间要根据树脂的类型和打印机的光源强度进行调整。一般来说,对于普通的透明树脂,曝光时间可在 2 - 5 秒之间。例如,使用某品牌的高透 V1 树脂在 DLP 打印机上打印时,经过多次试验,发现将曝光时间设置为 3 秒时,树脂固化效果最佳,打印出的部件透明度和硬度都能满足光学部件的要求。
特殊工艺提升透明度
1. 优化打印参数
层高设置:较小的层高(如 0.1 - 0.2mm)能够使打印层之间的过渡更加平滑,减少光线在层间的散射,从而提高部件的透明度。例如在打印一个小型光学透镜时,采用 0.1mm 的层高打印出来的产品,相比 0.3mm 层高的产品,在透明度上有明显提升,光线透过时更加均匀、清晰。
曝光时间与强度:合适的曝光时间和强度能确保树脂充分且均匀地固化。如果曝光不足,树脂可能固化不完全,内部存在未反应的液态树脂,影响透明度;曝光过度则可能导致树脂过度交联,产生发黄、变脆等问题,同样降低透明度。以 SLA 打印为例,对于特定的透明树脂,经过多次试验确定其最佳曝光时间为每层 6 - 8 秒,曝光强度为 8 - 10mW/cm² 时,打印出的部件透明度最佳。
2. 先进的打印技术
双光子聚合技术:该技术使用飞秒激光聚焦在树脂内部,使焦点处的树脂发生聚合反应,能够实现超高分辨率的打印。其打印出的部件具有非常精细的结构,内部缺陷少,有利于提高透明度。在制造微纳光学结构,如超材料透镜时,双光子聚合技术能够精确控制树脂的固化位置,制造出具有均匀光学性能的部件,实现高透明度。
连续液面生长打印技术(CLIP):与传统 SLA 逐层打印不同,CLIP 通过在透光窗口和固化区域之间保持一层液态树脂薄膜,实现连续打印。这种方式减少了层与层之间的界面,降低了光线散射,有助于提升部件的透明度。在打印大型光学平板时,CLIP 技术能够快速且高质量地完成打印,并且平板的透明度明显优于传统 SLA 打印的产品。
后处理工艺不可或缺
1. 打磨与抛光
打印完成后的部件表面可能存在细小的瑕疵或台阶效应,这些会影响光线的传播。使用细砂纸(如 400 - 2000 目)逐步打磨部件表面,能够去除表面的不平整。从 400 目砂纸开始初步打磨,去除较大的瑕疵,然后依次更换更细的砂纸,如 800 目、1200 目、2000 目,使表面逐渐光滑。之后,再使用透明抛光剂或专用的抛光布进行抛光处理,能够进一步提高表面的光泽度和透明度,使光线在部件表面的反射和散射大大减少。
2. 树脂浸渍
将打印好的部件浸泡在低粘度的透明树脂中,使树脂填充到部件表面的微小孔隙和层线中。待浸渍树脂固化后,部件表面会形成一层光滑且连续的树脂层,有效提升透明度。这种方法对于一些表面粗糙度较高、难以通过打磨完全消除瑕疵的部件效果显著,能够显著改善光线在部件表面和内部的传播路径,使部件更加透明。
用树脂打印高透明度的光学部件需要从材料选择、打印设备确定、参数精准设置、打印工艺优化以及后处理等多个环节协同入手。通过选用专用的透明树脂材料,依托适配的打印设备并合理设置参数,采用先进的打印技术,并配合精细的后处理工艺,我们完全能够制造出满足各种应用需求的高透明度光学部件,为光学领域的创新发展提供坚实有力的支持。
