3D打印支撑结构设计: 如何减少材料浪费又保证模型稳固

72 分享



3D打印过程中,支撑结构就像建筑的脚手架,是确保悬空模型稳定成型的关键。但不合理的支撑设计往往导致材料浪费严重,甚至影响模型表面质量。如何在保证模型稳固的同时,最大限度减少材料消耗?本文将从支撑结构的设计原理、优化策略到实战技巧,为你详解 3D 打印支撑结构的设计之道。


一、支撑结构的核心作用与设计原则


(一)支撑结构的三大功能


1.抵抗重力影响:当模型存在悬空结构(如超过 45° 的悬臂)时,支撑能防止材料因重力下垂或坍塌。例如打印带屋檐的建筑模型时,屋檐下方必须设置支撑。


2.分散热应力:打印过程中材料冷却收缩产生的应力,可能导致模型变形。支撑能分散这种应力,尤其在金属3D打印中更为关键。


3.辅助模型脱模:部分模型与打印平台粘合过紧,支撑结构可作为 “缓冲带”,便于后期脱模操作。


(二)设计三大原则


•稳固优先:支撑与模型的接触面积、支撑角度需确保悬空部分不下垂,一般支撑与水平面夹角应≥45°。


•易拆除性:支撑与模型的连接点应设置在非关键表面,避免拆除时损伤模型细节。


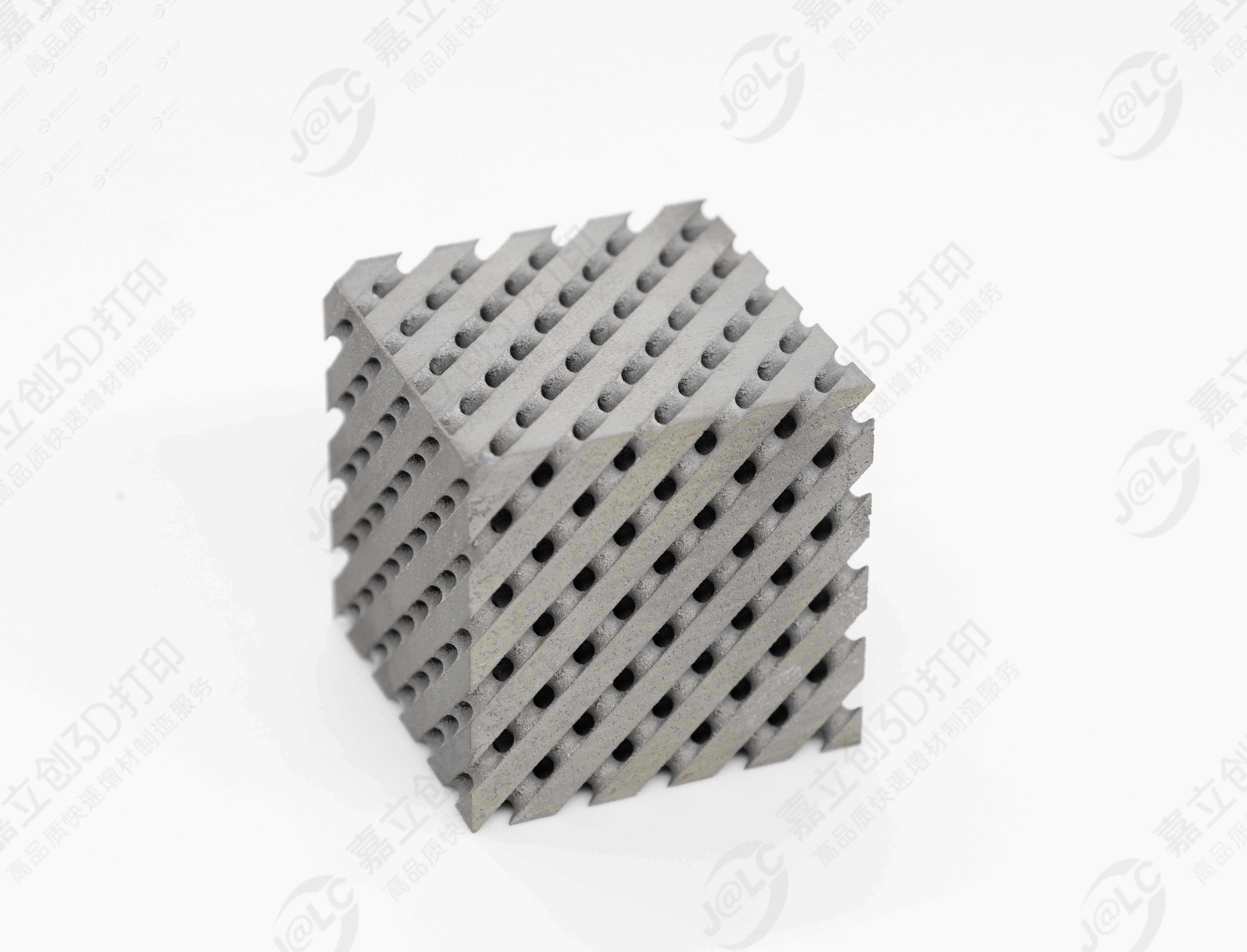

•材料经济性:在满足强度的前提下,尽量减少支撑体积,可通过空心结构或网格设计实现。


二、不同打印技术的支撑设计差异


(一)FDM(熔融沉积成型)


•材料特性:PLA、ABS 等热塑性塑料冷却后收缩率不同,ABS 因收缩率高(0.5%-0.8%),支撑需更密集。


•设计要点:


◦悬空高度>5mm 时必须设置支撑;


◦支撑与模型接触处预留 0.2-0.5mm 间隙,避免拆除时拉扯模型;


◦采用树状支撑(如图 1),相比柱状支撑减少 50% 材料消耗。


(二)SLA(光固化成型)


•材料特性:光敏树脂固化后硬度高但脆性大,支撑需避免应力集中。


•设计要点:


◦支撑直径通常 0.5-1mm,过粗易在模型表面留下凹痕;


◦悬空结构下方每 10mm² 设置 1 个支撑点;


◦底部支撑采用 “十字交叉” 布局,增强稳定性。


(三)SLS(选择性激光烧结)


•材料特性:粉末床本身可支撑悬空结构,仅需对超细长悬臂添加辅助支撑。


•设计要点:


◦悬臂长度>20mm 时,在末端添加直径 1-2mm 的柱状支撑;


◦支撑与模型接触面积≤1mm²,便于后期粉末清理。


三、支撑结构优化的六大策略


(一)模型预处理:减少悬空结构


•角度调整:将模型旋转至悬空角度<45°,可减少 50% 以上支撑需求。例如打印手枪模型时,将枪管倾斜 30° 摆放。


•结构拆分:将复杂模型拆分为多个子部件,分别打印后组装,避免大型悬空结构。


(二)参数精细化设置


•接触点直径:FDM 打印中,支撑与模型接触点直径建议 0.8-1.2mm,过小易断裂,过大难拆除。


•支撑密度:根据模型重量调整,100g 以下模型支撑密度可设为 15%-20%。


•悬空检测阈值:切片软件中设置悬空角度阈值为 40°-45°,避免过度生成支撑。


(三)材料与工艺配合


•水溶性支撑:使用 PVA 等水溶性材料打印支撑,模型打印后浸泡在水中即可溶解,适用于复杂内腔结构(如空心雕塑)。


•支撑与模型材料匹配:ABS 模型搭配 ABS 支撑,避免因收缩率差异导致模型开裂。


(四)后处理优化


•分步拆除:先拆除主要支撑,再用刀片或砂纸处理残留接触点,避免一次性用力拉扯。


•热处理辅助:金属 3D 打印支撑可通过退火处理降低硬度,便于拆除。


(五)智能工具应用


•应力模拟分析:使用 ANSYS 等软件提前模拟支撑受力情况,避免因支撑不足导致的变形。


四、实战案例:减少材料浪费的设计示范


案例 1:机械齿轮模型


•传统设计:全柱状支撑,材料消耗 12g,拆除后表面 5 处划痕。


•优化设计:采用树状支撑 + 网格底座,材料消耗 4.5g,表面无损伤。


•关键调整:在齿轮齿根处设置直径 0.8mm 的树状支撑,底座用 20% 密度网格。


案例 2:人体骨骼模型


•挑战:复杂曲面 + 多处悬空关节。


•解决方案:使用 SLA 技术,支撑直径 0.6mm,采用 “点支撑” 布局(每个关节处 3-5 个支撑点),材料消耗比传统设计减少 60% 。


五、常见问题与解决方法


(一)支撑拆除后模型表面留痕


•原因:接触点面积过大或拆除力度不均。


•解决:将接触点直径缩小至 0.5-0.8mm,拆除时用热风枪(FDM)或紫外灯(SLA)软化支撑根部。


(二)打印过程中支撑断裂


•原因:支撑强度不足或模型震动。


•解决:增加支撑接触点数量,打印平台添加减震垫,降低打印速度至 40-60mm/s。


(三)支撑与模型粘合过紧


•原因:打印温度过高或支撑间隙过小。


•解决:FDM打印时支撑温度比模型低 5-10℃,切片软件中设置支撑与模型间隙 0.2mm。


合理的支撑结构设计是 3D 打印成功的关键一环。通过理解不同材料与技术的特性,灵活运用优化策略,既能保证模型稳固成型,又能将材料浪费控制在最低水平。下次打印前,不妨花 10 分钟优化支撑设计,你会发现材料成本显著下降的同时,模型质量也大幅提升。如果有特殊模型的支撑设计难题,欢迎分享案例,一起探讨更优解决方案!
