看到电影里炫酷的机械战甲、精巧的仿生机器人，你是否也想亲手打造一个带有可动关节的3D打印模型？无论是齿轮传动的精密结构，还是铰链连接的灵活部件，3D打印都能将创意变为现实。但制作这类模型并非简单打印成型就行，从设计到打印，每一步都有讲究。本文将详细讲解制作可动关节模型的全流程与核心设计要点，让你的作品动起来！

一、常见可动关节类型与原理

（一）齿轮传动

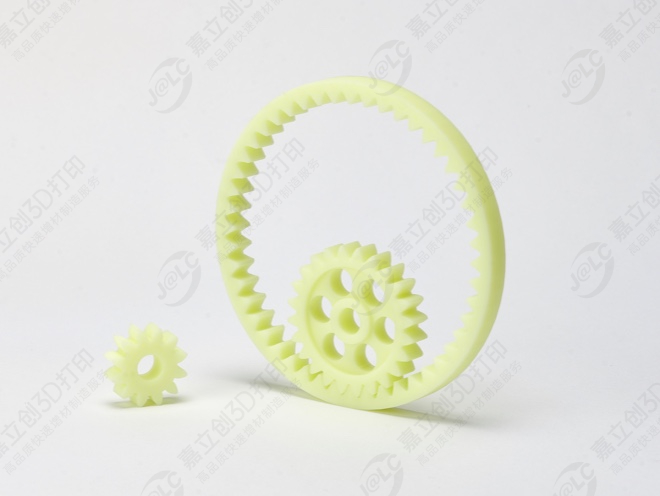

齿轮是最常见的机械传动部件，通过齿与齿的啮合传递动力。在 3D 打印模型中，齿轮可实现旋转运动的转换，比如让机器人手臂的关节转动。齿轮的设计需遵循模数、齿数等参数规则，确保啮合顺畅。

（二）铰链连接

铰链就像模型的 “关节”，能实现物体的开合、旋转动作。常见的有合页式铰链（如门的开合结构）、枢轴铰链（类似人体关节的旋转）。铰链设计关键在于轴与孔的配合精度，过松会导致晃动，过紧则无法转动。

（三）滑块与导轨

滑块沿着导轨滑动，可实现直线运动，常用于机械臂的伸缩结构或抽屉式模型。设计时需保证滑块与导轨的间隙适当，避免卡顿或松动。

二、可动关节模型的设计要点

（一）精准的尺寸与公差设计

1.预留间隙：可动部件之间必须预留一定间隙，防止打印误差导致部件卡死。一般来说，间隙大小在 0.1 - 0.3mm 较为合适。例如打印齿轮组，齿与齿之间、轴与孔之间都要留出间隙，确保转动灵活。

2.考虑收缩率：不同 3D 打印材料的收缩率不同（如 PLA 约 0.1 - 0.3%，ABS 约 0.5 - 0.8%），设计时需在切片软件中设置收缩补偿，或在模型尺寸上预先放大，避免打印后部件尺寸偏小无法配合。

（二）结构强度优化

1.增加加强筋：在关节连接部位、齿轮齿根等受力集中处添加加强筋，提升结构强度。例如，在铰链的轴孔周围设计环形加强筋，防止受力时断裂。

2.合理选择填充率：可动关节部分填充率建议设置在 40 - 60%，既能保证强度，又减轻重量；非关键部位可降低填充率，节省材料和打印时间。

（三）材料选择与适配

1.优先选高强度材料：ABS、尼龙等工程塑料强度高、韧性好，适合制作承受较大压力或摩擦的关节部件，如齿轮、铰链轴；PLA 材料硬度较低、脆性大，适合制作对强度要求不高的装饰性关节。

2.考虑耐磨性：对于频繁活动的部件，可选择添加碳纤维、玻璃纤维的增强型材料，提升耐磨性。例如，打印长期转动的齿轮，使用碳纤维增强尼龙材料，可延长使用寿命。

（四）简化装配设计

1.一体化设计：尽量将多个部件设计为一体打印，减少后期装配步骤。比如，将齿轮与轴、铰链与连接臂设计成一个模型，避免组装时出现对位不准的问题。

2.可拆解结构：对于复杂模型，若无法一体打印，需设计便于拆解和组装的结构，如卡扣、插槽等。例如，设计机械臂关节时，采用卡扣式连接，方便安装和调试。

三、3D 打印可动关节模型的全流程

（一）设计建模

使用 3D 建模软件（如 Tinkercad、Fusion 360、Blender）创建模型。初学者推荐 Tinkercad，操作简单易上手；专业用户可选择 Fusion 360，能精确设计机械参数。建模时严格按照上述设计要点，反复检查尺寸、结构和连接方式。

（二）切片与参数设置

1.选择合适的打印工艺：FDM 工艺适合制作大型、低成本的可动模型；光固化工艺精度高，适合精细复杂的关节结构。

2.调整打印参数：层厚设置为 0.1 - 0.2mm，保证细节精度；打印速度不宜过快（建议 40 - 60mm/s），防止材料冷却不及时导致变形；支撑结构根据模型需求添加，确保悬空部分成型。

（三）打印与后处理

1.打印过程监控：打印初期密切观察模型是否正常成型，有无翘边、错位等问题，及时调整参数。

2.后处理优化：打印完成后，去除支撑结构，打磨关节部位，消除毛刺和层纹；对于 PLA 等材料，可通过蒸汽平滑或涂覆树脂提升表面光滑度，减少部件间的摩擦。

（四）组装与调试

1.清洁部件：用酒精擦拭部件，去除表面残留的碎屑和杂质。

2.灵活度调整：若关节转动不顺畅，可使用砂纸轻微打磨接触部位，或涂抹少量润滑油（如硅油）；若间隙过大导致晃动，可尝试在部件间添加垫片调整。

制作 3D 打印可动关节模型，关键在于前期设计的精准度和打印过程的细节把控。掌握尺寸公差、结构强度、材料选择等设计要点，遵循打印全流程规范操作，即使是复杂的机械结构、仿生关节也能轻松实现。快动手尝试设计你的可动模型吧！如果在制作过程中遇到问题，欢迎分享交流，一起攻克难关，创造出更精彩的作品！
