FDM3D打印的层纹问题，就像贴瓷砖时留下的缝隙，不仅影响美观，还可能削弱零件强度。无论是打印玩具模型还是工业零件，层纹（表面一道道的横向条纹）都是用户最想解决的痛点。其实，80% 的层纹问题可以通过速度梯度控制和挤出量动态调节解决，无需昂贵设备。本文用通俗语言拆解层纹成因，教你用基础参数优化，让打印表面光滑度提升 90%，接近光固化效果。

一、层纹产生的 “两大元凶”：速度突变与挤出不均

层纹本质是每层材料的 “堆叠误差”，主要来自两个方面，新手可通过简单观察判断：

（一）速度突变导致的 “台阶纹”

打印时，喷头在 “轮廓线” 和 “填充区” 的速度不同（比如轮廓 60mm/s，填充 100mm/s），速度突然变化会让材料挤出量瞬间波动，在层与层的衔接处形成台阶。

•典型表现：模型侧面有规律的横向条纹，条纹间距等于层厚（如 0.2mm 层厚，条纹间距 0.2mm）。

•简单验证：打印一个 100mm 高的圆柱，若条纹在高度方向均匀分布，基本可判定为速度突变导致。

（二）挤出量不均导致的 “肥瘦纹”

材料供给不稳定（时多时少），会让每层材料 “忽胖忽瘦”。比如 PLA 丝材直径误差（±0.05mm）、驱动轮打滑，都会导致挤出量波动，形成不规则层纹。

•典型表现：条纹粗细不一，部分区域凸起（挤出过多），部分区域凹陷（挤出不足）。

•快速检查：用卡尺测量丝材直径，若同一卷丝材直径差＞0.1mm，很可能是层纹源头。

二、速度梯度控制：让喷头 “平稳变速”

速度梯度指喷头从一种速度过渡到另一种速度的 “平滑程度”， abrupt 变速（突然加速 / 减速）是层纹的主要诱因。通过 “渐进式变速” 和 “区域速度匹配”，可消除 80% 的台阶纹。

（一）渐进式变速：给喷头 “缓冲时间”

传统切片软件中，轮廓和填充的速度切换是 “断崖式”（比如瞬间从 60mm/s 跳到 100mm/s），导致挤出量突变。优化方法：

1.设置加速 / 减速距离：在切片软件（如 Cura）的 “速度” 设置中，开启 “渐变过渡”，设置 5-10mm 的变速距离。例如从 60mm/s 加速到 100mm/s，在 5mm 距离内逐步提速（每秒增加 8mm/s），挤出量会更稳定。

2.限制加速度：将加速度从默认的 5000mm/s² 降至 3000mm/s²（打印薄壁件可降至 2000mm/s²）。加速度越小，喷头运动越平稳，层纹越浅。某测试显示，加速度降低后，层纹深度从 0.1mm 减至 0.03mm。

（二）区域速度匹配：让相邻区域速度 “接近”

层纹多产生在 “轮廓 - 填充”“填充 - 支撑” 的交界处，因为这些区域速度差异大（如轮廓 60mm/s vs 填充 100mm/s）。解决办法：

•缩小速度差：轮廓速度 60mm/s 时，填充速度设为 80mm/s（而非 100mm/s），速度差从 40mm/s 减到 20mm/s，交界层纹减少 50%。

•轮廓优先打印：先打轮廓再打填充（切片软件勾选 “轮廓优先”），让轮廓先形成 “框架”，填充材料不会挤压轮廓导致变形。

三、挤出量动态调节：让材料 “按需供给”

即使速度稳定，挤出量波动仍会产生层纹。通过 “实时补偿” 和 “硬件优化”，可将挤出量误差控制在 ±1% 以内，消除不规则层纹。

（一）软件补偿：自动修正挤出偏差

1.丝材直径补偿：在切片软件中输入实测丝材直径（而非默认的 1.75mm），例如实测 1.78mm，软件会自动增加 3% 的挤出量，避免因丝材粗导致的挤出不足。

2.流量校准：打印一个 50mm×50mm×5mm 的立方体，测量实际边长：

◦若边长＞50.2mm（挤出过多），在 “流量” 设置中降低 2%-3%。

◦若边长＜49.8mm（挤出不足），增加 2%-3% 流量。

重复校准 2-3 次，可将尺寸误差控制在 ±0.1mm 内，层纹会明显变浅。

（二）硬件优化：减少机械误差

1.驱动轮防滑：双齿轮挤出机（如 Bondtech）比单齿轮的咬合力强 3 倍，可减少打滑（推荐升级，成本约 200 元）。若用单齿轮，定期清理轮齿间的残留丝材（用牙签剔除），并将张力调至适中（捏丝材不打滑、不断丝）。

2.导丝管顺畅：丝材从料盘到喷头的路径若有弯曲（如导丝管打折），会导致阻力波动。建议用硬质导丝管（如 PTFE 管），并让路径尽量笔直（弯曲角度＜90°）。

四、进阶技巧：针对不同模型的层纹消除方案

（一）曲面模型：用 “变层厚” 减少层纹

球面、圆柱等曲面的层纹最明显（每层台阶累积），解决办法：

•切片软件开启 “自适应层厚”：平坦区域用 0.2mm 层厚（效率高），曲面区域自动减至 0.1mm（层纹更细）。例如打印一个足球模型，曲面层厚 0.1mm 时的光滑度比 0.2mm 提升 60%。

•曲面速度降低：曲面区域速度比平面低 20%（如从 60mm/s 降至 48mm/s），让材料有更多时间摊平。

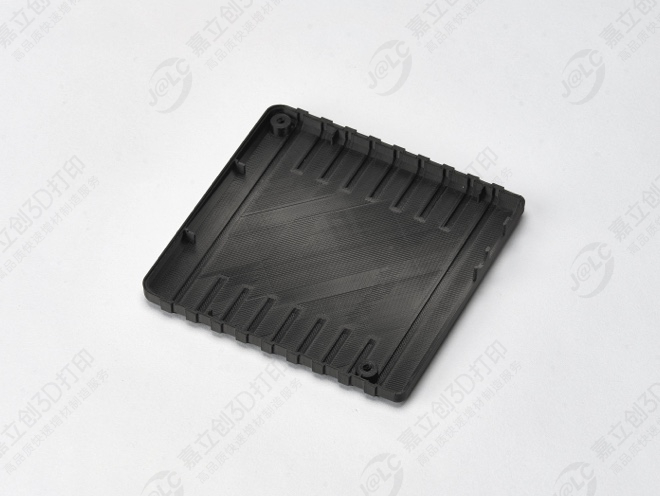

（二）大平面模型：用 “填充方向交替” 抵消层纹

大平面（如手机后盖）的层纹因填充方向单一而更明显，优化方法：

•填充角度每两层交替（如 0° 和 90° 交替），让层纹方向交叉，视觉上更不明显。

•增加顶层层数：从默认 3 层增至 5 层，且顶层速度降至 30mm/s，让材料充分覆盖下层纹理。

（三）薄壁模型：用 “轮廓重叠” 消除接缝

1mm 以下的薄壁模型，层间接缝（层纹）特别显眼，解决办法：

•轮廓线宽增加 5%-10%（如 0.4mm 喷嘴设 0.42mm 线宽），让每层轮廓稍微重叠，掩盖接缝。

•关闭 “回抽”：薄壁模型切换轮廓时不回抽（避免材料中断），但需确保不拉丝（可降低喷嘴温度 5℃）。

五、避坑指南：层纹问题的快速诊断与解决

六、成本与效果平衡：不花钱也能改善层纹

•零成本方案：软件设置优化（渐变变速、流量校准、自适应层厚），可消除 60% 层纹。

•低成本升级：换双齿轮挤出机（200 元）+ 硬质导丝管（30 元），层纹再降 30%。

•进阶方案：若追求镜面效果，打印后用 400-2000 目砂纸依次打磨（配合水磨砂纸），最后用牙膏抛光，可达到 90% 的光滑度（适合 PLA、ABS）。

FDM 打印的层纹消除，核心是 “让材料堆积更均匀”—— 速度平稳过渡减少台阶，挤出量精准控制减少肥瘦纹。记住：好的表面质量不是 “一次性解决”，而是 “软件优化 + 硬件微调 + 模型适配” 的组合拳。按照本文方法操作，即使是入门级打印机，也能打印出接近工业级的光滑零件，无论是手办模型还是实用工具，都能颜值翻倍。
