3D打印模型轻量化设计: 如何在减重的同时保强度?

23 分享


3D打印的一大优势是能做出传统工艺做不到的复杂结构,但很多人打印时总陷入 “越重越结实” 的误区 —— 比如打印一个手机支架,实心结构重 50 克,其实 20 克的轻量化设计就能达到同样强度。过度增重不仅浪费材料(成本增加 2-3 倍),还会让打印时间延长(耗时增加 50% 以上),甚至影响零件性能(如无人机因过重飞不起来)。


轻量化设计的核心是 “去掉无效重量,保留关键强度”,就像造房子用框架结构替代实心墙体。本文用通俗语言拆解轻量化的 3 大核心思路和 8 个实用技巧,让你打印的模型既轻又结实。


一、先搞懂:哪些重量是 “多余的”?


模型上的 “无效重量” 主要有三种,去掉它们不会影响强度,反而能提升性能:


(一)大面积实心区域


比如打印一个 10cm×10cm 的平板底座,实心结构重量 100 克,但实际受力只集中在边缘和支撑点,中间 90% 的材料都是 “浪费”。


•典型案例:用实心打印的机械臂末端夹具,重量 500 克,导致机械臂运行卡顿;改成轻量化设计后重 200 克,运行流畅且寿命延长。


(二)过厚的壁和支撑


新手常把模型壁厚设为 3-5mm(觉得越厚越结实),但多数场景下 1-2mm 壁厚已足够。比如手机支架的侧壁,2mm 厚就能承受 500 克手机,3mm 厚反而增加 30% 重量。


(三)不合理的填充结构


默认的 “网格填充” 如果参数设置不当(如填充密度 50%),会比必要强度多消耗 20%-30% 材料。比如无人机机架,30% 填充密度已能满足抗摔需求,50% 填充纯属增重。


二、轻量化核心思路:用 “结构” 替代 “重量”


轻量化不是简单 “挖空”,而是用科学的结构分散应力,就像拱桥用弧线分散重量,比平桥更结实且用料更少。


(一)思路 1:框架结构 ——“骨骼承重,血肉减重”


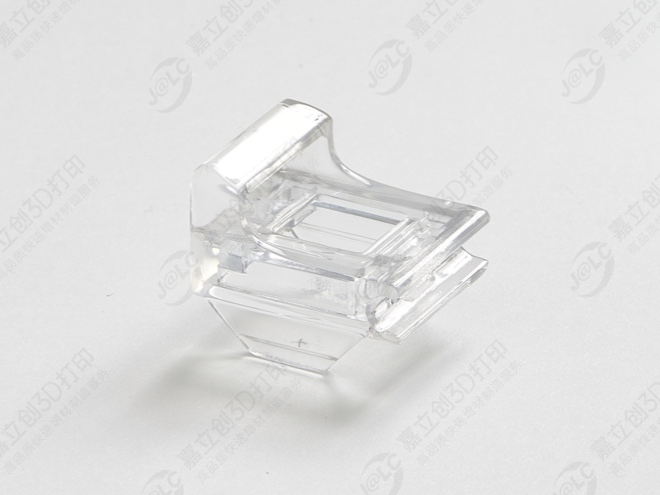

把模型的 “承重部分” 做成框架(如边框、支柱),非承重区域挖空,就像自行车车架用钢管组成三角形结构,既轻又结实。


•设计要点:


◦框架宽度≥2mm(太细易断),拐角处用圆角过渡(避免应力集中)。


◦非承重区域挖空后,保留 0.5-1mm 的薄壁(防止变形)。


•案例:打印一个 15cm 高的摆件底座,实心重 80 克,框架结构重 30 克,承重能力相同(都能承受 200 克摆件)。


(二)思路 2:仿生结构 —— 学大自然的 “减重智慧”


自然界的生物结构(如蜂巢、鸟类骨骼)都是轻量化的典范,这些结构用最少的材料实现最大强度。


•蜂巢结构:六边形网格,适合平面或曲面,重量比实心轻 60%,抗挤压能力强(适合外壳、托盘)。


•树枝结构:从粗到细的分叉设计,适合支撑类零件(如台灯支架),重量轻且抗弯折。


•案例:用蜂巢结构打印的无人机机翼,比实心轻 50%,抗风性能反而提升(空气阻力更小)。


(三)思路 3:定向强化 ——“哪里受力,哪里加强”


先分析模型的受力点(如零件的连接处、支撑点),只在这些区域增加材料,其他区域轻量化。


•典型场景:打印一个带螺丝孔的支架,螺丝孔周围受力大,可局部加厚至 3mm,其余部分用 1mm 壁厚 + 20% 填充(整体减重 40%)。


三、8 个实用轻量化技巧:从设计到参数全掌握


(一)设计阶段:3 个 “挖空” 技巧


1.用 “壳状结构” 替代实心


在建模软件(如 Blender、Tinkercad)中,把模型做成 “空心壳”,壁厚设为 1-2mm(根据尺寸调整)。比如水杯,1.5mm 壁厚既能装水,又比实心轻 70%。


◦注意:高度超过 10cm 的壳状模型,内部加 1-2 根支柱(防止塌陷)。


1.合理使用 “镂空图案”


在非承重面(如外壳侧面)做圆形、方形镂空,既能减重,又能增加设计感。镂空面积不超过该面的 50%(否则影响整体强度)。


◦示例:音箱外壳侧面做直径 10mm 的圆形镂空(间距 15mm),重量减 30%,不影响音质。


1.局部 “减薄 + 加强筋”


把大面积薄壁(如 1mm)容易变形的区域,加几条 “加强筋”(宽度 0.8-1mm,高度 0.5mm),既不增重太多,又能提升抗变形能力。


◦案例:打印机外壳的门板(1mm 厚)容易弯曲,加 3 条加强筋后,重量只增 5%,抗变形能力提升 40%。


(二)切片参数:3 个 “填充” 秘诀


1.填充密度 “按需调整”


◦纯装饰件(如摆件):10%-20% 填充(足够轻,不易碎)。


轻度受力件(如手机支架):20%-30% 填充。


重度受力件(如机械零件):30%-50% 填充(超过 50% 就是浪费)。


◦测试方法:打印相同模型,分别用 30% 和 50% 填充,用手掰测试强度,多数情况两者差异不大。


1.填充图案选 “三角形” 或 “六边形”


切片软件中的填充图案(如直线、网格、三角形),三角形和六边形的抗扭、抗压性能最好,比直线填充节省 10%-15% 材料。


◦对比:相同填充密度下,三角形填充的支架比直线填充轻 12%,但能多承受 10% 的重量。


1.底层 / 顶层 “少几层”


底层和顶层的层数默认是 3-5 层,其实 2-3 层已足够(每层厚度 0.2mm,2 层就是 0.4mm,能保证表面平整)。减少 1 层,重量减 10%,表面几乎无差异。


(三)进阶技巧:2 个 “结构强化” 方法


1.用 “网格 + 实体边框” 组合


模型边缘做 5mm 宽的实体边框(承重),内部用 30% 密度的网格填充(减重),适合方形、圆形等规则零件(如托盘、盖板)。


◦效果:比全网格填充抗摔性提升 30%,比全实心轻 50%。


1.“仿生点阵” 适合复杂曲面


在曲面模型(如头盔、机器人外壳)内部做均匀分布的点阵(直径 1-2mm 的圆柱,间距 5-8mm),既能贴合曲面,又能分散应力,比网格填充轻 20%。


四、避坑指南:轻量化最容易犯的 3 个错误


(一)过度挖空导致 “局部过薄”


比如把 5cm 长的支架臂壁厚设为 0.5mm,虽然重量很轻,但受力时会弯曲断裂。


•解决:壁厚不小于 1mm(PLA/ABS)、0.8mm(树脂),细小连接件(如卡扣)厚度≥1.5mm。


(二)填充密度太低且无加强


30% 填充的长条形零件(如 10cm 长的连杆),两端受力时中间容易弯曲。


•解决:长条形零件填充密度≥40%,或中间加 1-2 根加强筋。


(三)忽略 “打印方向” 的影响


同样的轻量化结构,打印方向不同,强度差异很大。比如柱状支撑,垂直打印(层高方向)比水平打印(层宽方向)抗压力强 30%。


•技巧:让模型的 “主要受力方向” 与打印层高方向一致(如支架的承重柱垂直打印)。


五、不同场景的轻量化方案参考



模型类型

原始重量

轻量化设计

轻量化后重量

强度变化

手机支架

50 克

1.5mm 壁厚 + 30% 填充

20 克

不变(承重相同)

无人机机架

100 克

框架结构 + 三角形填充

45 克

提升(更抗摔)

机械零件外壳

200 克

壳状结构 + 加强筋

80 克

不变(抗挤压相同)

装饰摆件

150 克

镂空图案 + 20% 填充

60 克

足够(不承重)


3D 打印模型的轻量化,核心是 “用巧劲代替蛮力”—— 通过合理的结构设计和参数设置,在去掉无效重量的同时,让材料 “用在刀刃上”。新手可以从简单的 “壳状结构 + 30% 填充” 开始尝试,逐步过渡到框架、仿生结构。记住:好的轻量化设计,既能让打印件轻 30%-60%,又能保持甚至提升强度,还能节省材料和时间 —— 这才是 3D 打印的高效之道。
