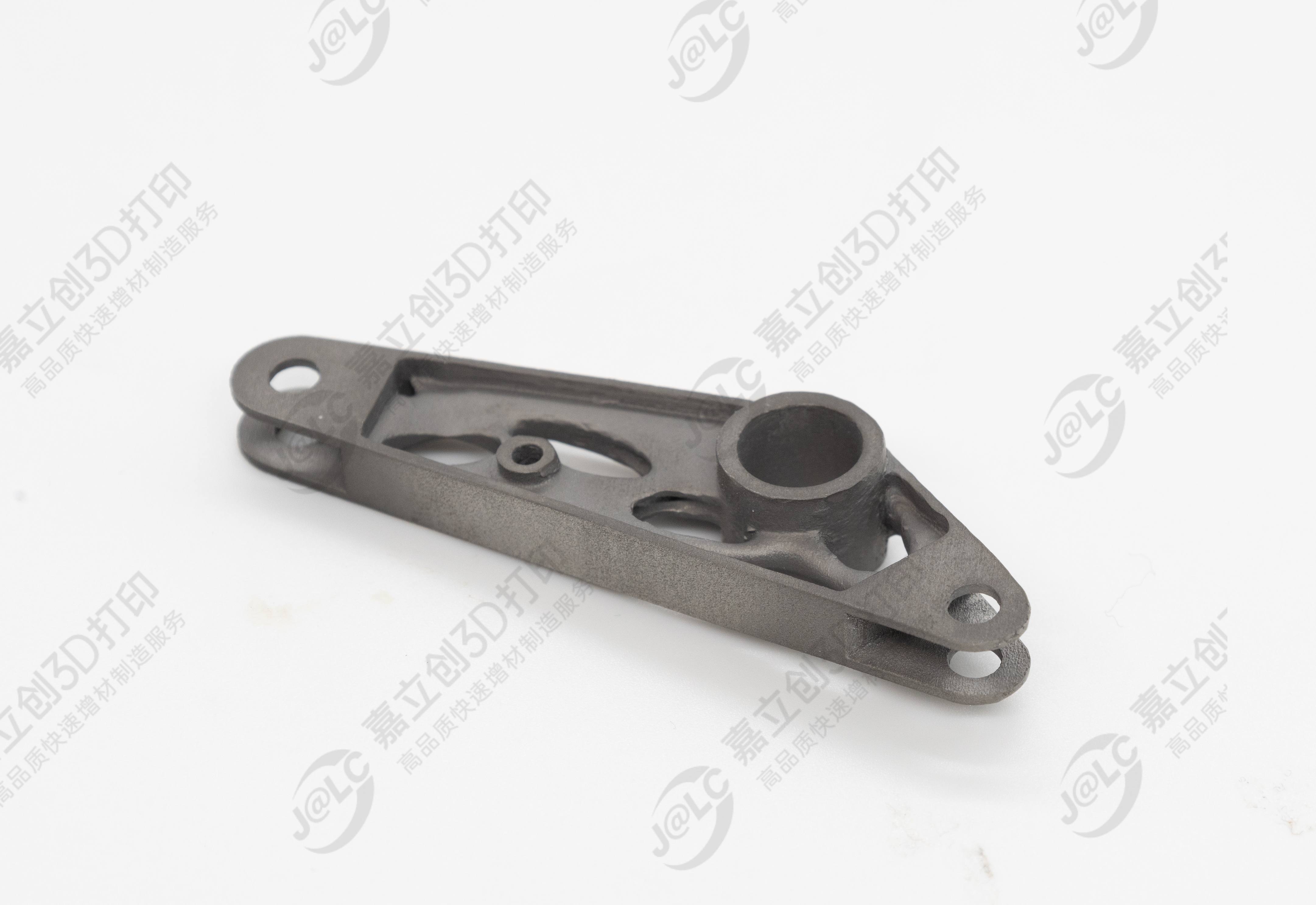

金属3D打印时，支撑结构就像 “脚手架”，能防止零件变形、坍塌，但很多人却被支撑 “坑惨了”—— 打印一个 100 克的零件，支撑竟用了 80 克金属粉末，材料浪费近一半；更糟的是，拆除支撑时还可能损坏零件，得不偿失。

其实，支撑设计的核心是 “够用就好”。本文分享 3 个经过实测的方法，既能保证支撑强度，又能减少 30%-60% 的材料浪费，新手也能轻松掌握。

一、支撑结构 “瘦身”：从 “实心柱” 到 “镂空架”

传统支撑多用实心柱状结构，看似结实，实则 90% 的材料都是浪费。通过优化支撑形状和分布，能在不降低强度的前提下大幅减重。

（一）用 “树形支撑” 替代 “柱状支撑”

树形支撑长得像树枝，由一根主杆和多个分叉组成，接触零件的 “枝丫” 很细（直径 0.5-1mm），但主杆能提供足够支撑力。

•优势：比实心柱节省 50%-70% 材料。例如打印一个带悬空臂的零件，用直径 3mm 的实心柱支撑需 60 克材料，换成树形支撑仅需 20 克。

•设计要点：

◦主杆直径 2-3mm（保证强度），分叉角度 30°-45°（避免应力集中）。

◦与零件接触的 “枝头” 做球形处理（直径 0.8mm），拆除时不会划伤零件表面。

•适用场景：复杂曲面、多悬空结构（如涡轮叶片、骨科植入物）。

（二）“网格填充” 替代 “实心支撑”

即使是简单的柱状支撑，也没必要做成实心 —— 内部用网格填充，既能减重，又能保证稳定性。

•操作方法：在切片软件中，将支撑的 “填充密度” 设为 10%-20%（默认是 100%），填充图案选 “三角形” 或 “六边形”（力学性能最优）。

•效果：直径 5mm 的支撑柱，实心款重 8 克，20% 网格填充款仅重 2.5 克，支撑力几乎相同（都能承受 5kg 拉力）。

•注意：支撑高度超过 10cm 时，填充密度可提高到 30%（防止细长支撑弯曲）。

（三）“局部加密” 支撑，不搞 “平均主义”

零件的不同部位对支撑的需求不同：悬空角度大（＞45°）、重量大的区域需要密支撑，而平缓部位可以稀支撑。

•判断标准：

◦悬空角度＜30°：几乎不用支撑（材料自身流动性可成型）。

◦30°-60°：每隔 5-8mm 放一个支撑。

◦＞60°：每隔 2-3mm 放一个支撑，且支撑直径加大 10%。

•案例：打印一个直径 10cm 的圆盘，边缘有 3 处 90° 悬空。只在悬空处加密支撑（间距 3mm），其他平缓区域间距 8mm，比全区域密支撑节省 40% 材料。

二、优化支撑参数：让每一丝材料都用在刀刃上

支撑的材料浪费，很多时候是参数设置不合理导致的。调整支撑与零件的距离、角度等细节，能进一步减少用量。

（一）“支撑距离”：近了浪费，远了失效

支撑顶部与零件底面的距离（间隙）并非越小越好。间隙太小（＜0.1mm），支撑会和零件粘太牢，拆除困难；太大（＞0.3mm），又起不到支撑作用。

•黄金参数：0.15-0.2mm（不锈钢、钛合金通用）。这个间隙既能让支撑 “托住” 零件，又能在拆除时用小刀片轻松分离。

•测试方法：打印一个带 10mm 悬空的试块，用不同间隙测试，选择 “支撑不脱落、易拆除” 的最小间隙。

（二）“倾斜支撑” 比 “垂直支撑” 更省料

传统支撑垂直于打印平台，其实可以倾斜一定角度（15°-30°），这样支撑的总长度更短，用料更少。

•原理：倾斜支撑能将零件的重力分解为轴向力，比垂直支撑更 “省力”。例如支撑一个 5kg 的悬空件，垂直支撑需要直径 4mm 的柱体，倾斜 30° 的支撑直径 3mm 即可。

•适用场景：高大零件（高度＞20cm），能减少支撑总高度（垂直支撑高 20cm，倾斜 30° 支撑仅高 11.5cm）。

（三）“易拆设计” 减少拆除损耗

支撑拆除时，若需要暴力敲打，不仅可能损坏零件，还会产生大量金属碎屑（浪费材料）。设计 “易拆点” 能减少损耗。

•技巧 1：支撑与零件接触处做 “断点”（直径 0.3mm 的细颈），像 “易碎贴” 一样，轻轻一掰就断，几乎不产生碎屑。

•技巧 2：在支撑底部加 “剥离层”（用低功率激光打印的疏松层），拆除时支撑会从底部断裂，零件表面完好无损。

•效果：拆除损耗从 10% 降至 2% 以下（例如 100 克零件，传统拆除浪费 10 克，易拆设计仅浪费 2 克）。

三、“无支撑设计”：从源头消除浪费

最好的支撑是 “不需要支撑”。通过优化零件结构，让原本需要支撑的部位变得 “可自支撑”，从源头减少材料浪费。

（一）“角度优化”：让悬空面 “自己撑住自己”

金属 3D 打印中，45° 是个关键角度 —— 当悬空面与水平面的夹角≥45° 时，材料在凝固前能依靠自身张力 “搭住” 下层，无需支撑。

•设计方法：将零件的悬空结构（如悬臂、凹槽）的角度设计成 45°-60°。例如原本 90° 的直角悬空需要密集支撑，改成 60° 倾斜后，完全不用支撑，节省 100% 支撑材料。

•妥协方案：若功能要求必须有 90° 悬空，可在悬空末端加 “小凸台”（高度 1-2mm），让凸台作为支撑点，减少支撑数量。

（二）“中空结构” 替代 “实心结构”

实心零件的内部往往需要大量支撑（尤其是复杂内腔），改成中空结构后，不仅零件本身减重，支撑也能大幅减少。

•案例：打印一个直径 5cm 的实心球，内部需要十字形支撑（重 30 克）；改成壁厚 2mm 的中空球，内部无需支撑，支撑材料节省 100%，零件总重还减少 60%。

•注意：中空结构的壁厚≥1mm（不锈钢、钛合金），避免打印时坍塌。

（三）“分件打印”：化整为零，减少支撑

大而复杂的零件，整体打印需要大量支撑，拆分成几个小零件单独打印（后期焊接或螺栓连接），能显著减少支撑需求。

•案例：一个带多个悬臂的机械臂整体打印，支撑用了 120 克；拆分成 3 个小部件，每个部件几乎不用支撑，总支撑材料仅 15 克，后期焊接成本远低于材料节省的费用。

•拆分原则：在非受力部位拆分，且拆分面尽量平缓（减少后期加工量）。

四、避坑指南：支撑省料不能 “过度”

减少支撑材料不是越少越好，过度省料可能导致零件变形、报废，反而浪费更多材料。这 3 个底线不能碰：

1.支撑强度底线：支撑与零件的接触总面积，不能少于零件悬空面积的 5%（例如 100mm² 的悬空面，支撑接触面积≥5mm²），否则会塌陷。

2.细长比限制：支撑的高度不能超过直径的 10 倍（例如直径 2mm 的支撑，高度≤20mm），超过就会 “站不稳”，容易弯曲。

3.关键部位不省：零件的受力点（如螺栓孔、轴承位）下方的支撑必须 “足量”，填充密度≥50%，避免打印后尺寸偏差。

五、不同材料的支撑省料方案参考

金属 3D 打印的支撑设计，核心是 “平衡”—— 在保证零件质量的前提下，让支撑材料最少。记住三个关键词：“结构优化”（树形、网格）、“参数精细”（间隙、角度）、“无撑设计”（角度、中空）。新手可以从调整填充密度和支撑间距开始，逐步尝试树形支撑和无支撑结构。按这些方法操作，支撑材料浪费减少 30% 以上完全没问题，长期下来能节省大量成本 —— 毕竟金属粉末可不便宜，每克都要用在刀刃上。
