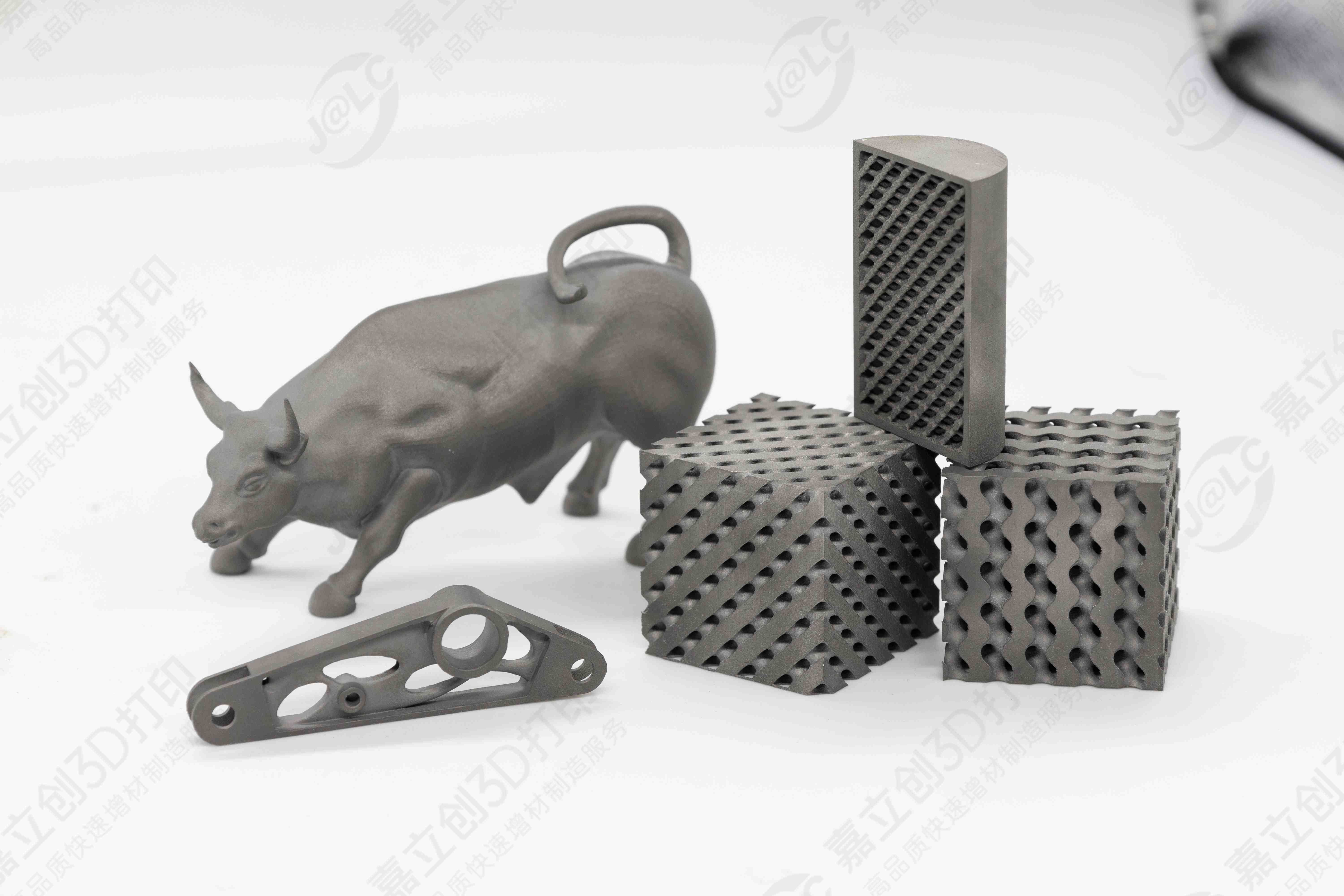

金属激光三维打印技术以选择性激光熔融(SLM)、激光近净成形(LENS)、选择性激光烧结(SLS)等为代表,凭借其复杂结构成型能力、材料利用率高、个性化定制优势,已成为航空航天、高端装备、医疗植入等领域的关键制造技术。该技术通过激光高能束与金属粉末的动态交互,实现材料的逐层熔化-凝固堆叠,最终形成三维实体零件。
然而,受激光能量调控、粉末特性、成型环境、工艺参数等多因素耦合影响,金属激光三维打印零件易出现孔隙、裂纹、未熔合、变形等典型缺陷,这些缺陷会显著降低零件力学性能、尺寸精度与服役可靠性,甚至导致零件直接报废。本文系统梳理金属激光三维打印的核心缺陷类型,深入剖析各类缺陷的形成机制,针对性提出可落地的抑制对策与全流程管控方案,为提升打印零件质量提供技术支撑。
一、金属激光三维打印核心缺陷类型及特征解析
金属激光三维打印过程涉及“光-热-力-材”多场耦合作用,缺陷形成贯穿于粉末熔化、熔池凝固、层间叠加全流程。根据缺陷形态、形成阶段及危害程度,可分为孔隙类、裂纹类、未熔合/未熔透类、变形与尺寸偏差类四大核心类型,各类缺陷具有鲜明的特征标识。
(一)孔隙类缺陷:致密度下降的主要诱因
孔隙类缺陷是金属激光打印中最常见的缺陷之一,指零件内部或表面存在的微小空洞,按形成机制可分为气体孔隙、未熔合孔隙与收缩孔隙三类,其特征与形成场景存在显著差异。
• 「气体孔隙」:典型特征为圆形或近圆形空洞,尺寸细小(10-100μm),分布均匀或集中在熔池中心区域;核心成因是激光熔化过程中,金属粉末吸附的水分、表面氧化膜分解产生的气体,以及保护气体卷入熔池,冷却凝固时气体无法及时逸出,被包裹在零件内部形成孔隙;高频出现于Ti6Al4V钛合金、Inconel 718高温合金打印过程,尤其当粉末受潮、保护气氛纯度不足时高发。
• 「未熔合孔隙」:特征为不规则形状空洞,多分布在层间界面、扫描轨迹搭接处,尺寸较大(50-500μm);成因是激光能量输入不足,或扫描间距过大,导致相邻熔池无法有效搭接,或粉末未完全熔化,形成间隙型孔隙;常见于高功率打印厚壁零件、扫描策略不合理的场景。
• 「收缩孔隙」:特征为不规则枝晶状空洞,多集中在熔池凝固末端;成因是熔池凝固过程中,液态金属体积收缩,而周围金属已凝固形成约束,导致液态金属无法及时补充,形成收缩型孔隙;在冷却速度过快、熔池流动性差的工艺条件下易出现。
(二)裂纹类缺陷:影响零件服役安全的致命隐患
裂纹类缺陷具有高危害性,会直接破坏零件结构完整性,降低疲劳强度与断裂韧性,按形成阶段可分为热裂纹与残余应力裂纹两类,二者形成机制与特征差异显著。
• 「热裂纹」:典型特征为沿晶界扩展的树枝状、网状微裂纹,多出现于零件拐角、壁厚突变处或层间界面,肉眼可见或需通过X光检测发现;核心成因是激光熔化形成的熔池温度高达1600℃以上,与周边未熔化粉末、已凝固层形成巨大温度梯度(可达10³℃/mm),热应力超过材料高温抗拉强度,同时低熔点共晶相在晶界富集,进一步诱发裂纹;高频场景为高温合金、高碳钢、厚壁零件打印过程。
• 「残余应力裂纹」:特征为打印过程中零件外观完好,拆除支撑或放置数小时后突发宏观裂纹,甚至断裂,裂纹多为穿晶扩展,断裂面平整;成因是打印过程中残留热应力未及时释放,零件脱离基板约束或受轻微外力时,应力超过材料屈服强度,诱发延迟开裂;此外,粉末氧化、杂质含量过高会降低材料韧性,加剧开裂风险;常见于大尺寸零件、17-4PH不锈钢、高硬度金属材料打印后未及时后处理的场景。
(三)未熔合/未熔透类缺陷:层间结合失效的核心问题
未熔合/未熔透缺陷指层间或扫描轨迹间存在未完全结合的区域,是导致零件力学性能下降的重要原因。其典型特征为零件内部出现层间分离、扫描轨迹搭接间隙,拉伸试验时易沿未熔合面断裂,抗拉强度显著降低。核心成因包括:激光功率不足、扫描速度过快,导致能量输入不足,粉末未完全熔化;扫描间距过大、层厚设置过厚,熔池无法有效覆盖相邻区域;粉末流动性差、铺粉不均匀,局部区域粉末堆积过厚,激光能量无法穿透;保护气氛氧含量过高,粉末表面氧化,影响层间结合力。该缺陷在SLM技术打印薄壁件、LENS技术打印大尺寸零件时尤为高发。
(四)变形与尺寸偏差类缺陷:装配精度失效的关键诱因
变形与尺寸偏差缺陷指零件成型后出现整体扭曲、边缘翘曲、孔位错位、尺寸超差等问题,无法满足装配要求。按变形范围可分为整体变形与局部变形:整体变形表现为零件出现“马鞍形”“波浪形”扭曲,尺寸偏差超过±0.1mm,常见于大尺寸薄壁件、复杂框架结构;局部变形表现为边缘卷曲、悬臂下垂、孔壁内凹,多因局部支撑不足、激光能量分布不均导致。核心成因是热应力均匀累积或局部集中,冷却收缩不均,同时支撑设计不足、扫描路径不合理、基板温度控制不当等会进一步加剧变形,最终导致尺寸偏差。
二、金属激光三维打印缺陷的核心抑制对策
抑制金属激光三维打印缺陷需遵循“源头管控-过程调控-后处理补全”的全流程思路,围绕“能量匹配、热场均匀、约束强化、应力释放”四大核心原则,针对不同缺陷类型制定靶向对策,实现缺陷精准抑制。
(一)孔隙类缺陷抑制对策
1. 粉末预处理管控:① 金属粉末使用前必须进行真空干燥处理,Ti6Al4V粉末在120℃下干燥3小时,316L不锈钢在80℃下干燥2小时,去除水分与油污;② 采用200目筛网筛选粉末,去除大颗粒、结块与杂质,保证粉末粒径分布均匀(15-45μm);③ 粉末复用次数控制在10次以内,复用前重新干燥与筛选,避免性能衰减导致孔隙率升高。
2. 工艺参数优化:① 精准匹配激光功率与扫描速度,确保能量输入充足且不过度,如316L不锈钢采用功率220-360W、扫描速度400-600mm/s,维持功率/速度比0.6-0.8W/(mm/s);② 优化扫描间距与层厚,扫描间距控制在0.08-0.12mm,保证熔池搭接率30%-50%,精密零件层厚设为0.03-0.04mm;③ 采用岛状扫描、层间旋转扫描策略,提升熔池流动性,促进气体逸出。
3. 成型环境优化:① 选用纯度≥99.999%的氩气或氮气作为保护气体,打印前对成型舱进行3次以上抽真空-充气体置换,确保氧含量≤300ppm;② 控制保护气体流量为3-5L/min,避免气流过快导致熔池扰动,卷入气体;③ 定期清理成型舱、铺粉辊、刮刀,避免杂质污染粉末。
4. 后处理强化:对高精度、高要求零件,采用热等静压(HIP)处理,如Ti6Al4V零件在920℃、100MPa压力下保温2小时,可消除90%以上的孔隙,致密度提升至99.8%以上。
(二)裂纹类缺陷抑制对策
1. 热场优化调控:① 采用基板预热技术,根据材料特性精准设置预热温度,Ti6Al4V设为250-300℃,Inconel 718设为300-400℃,缩小温度梯度,减少热应力累积;② 打印完成后执行慢冷程序,零件与基板一起在成型舱内缓慢冷却至室温,冷却时间不少于8小时,大尺寸零件延长至12小时以上;③ 优化激光扫描策略,采用分区扫描、渐变能量扫描,分散热应力,避免局部过热。
2. 工艺参数匹配:① 降低激光功率与扫描速度的比值,减少热输入,避免过度熔化;② 对易开裂材料,适当增大扫描间距,降低熔池重叠度,减少热应力集中;③ 边缘区域采用强化扫描,提升边缘熔化充分性,避免边缘裂纹。
3. 材料与支撑优化:① 选用低氧含量、低杂质的高品质粉末,减少材料脆化;② 优化支撑设计,易开裂区域支撑密度提升至30%-50%,增强约束效果;③ 大尺寸零件采用“基板-零件”一体化设计,打印后通过线切割分离,减少取件时的应力释放。
4. 后处理应力释放:① 打印后及时进行去应力热处理,Ti6Al4V在650℃下保温2小时,316L不锈钢在450℃下保温1小时,可释放60%-80%残留应力;② 对存在微裂纹的零件,采用激光重熔技术修复,或通过热等静压处理闭合微裂纹。
(三)未熔合/未熔透缺陷抑制对策
1. 能量输入强化:① 提升激光功率5%-10%,或降低扫描速度5%-10%,确保粉末完全熔化;② 采用“二次扫描”策略,对层间界面进行二次激光照射,提升层间结合力;③ 针对LENS技术,优化送粉速率与激光能量匹配,避免送粉过快导致能量不足。
2. 扫描与铺粉优化:① 缩小扫描间距至0.08-0.10mm,保证熔池充分搭接;② 减薄层厚,控制在0.03-0.05mm,确保激光能量穿透至前一层;③ 校准铺粉辊压力与速度,保证铺粉均匀性,铺粉厚度波动≤5%;④ 选用球形度高、流动性好的粉末(安息角≤32°),提升铺粉质量。
3. 成型环境管控:① 严格控制保护气氛氧含量≤300ppm,避免粉末表面氧化;② 打印前清理成型舱内残留粉末与杂质,防止污染新粉末;③ 定期校准激光聚焦精度,确保光斑尺寸均匀,能量分布集中。
(四)变形与尺寸偏差缺陷抑制对策
1. 支撑设计强化:① 悬臂结构、零件边缘支撑密度设为30%-50%,支撑与零件连接点直径不小于0.5mm,选用树形或框架式支撑,兼顾约束与拆除便利性;② 大尺寸零件、薄壁件边缘设置“辅助支撑条”,提升整体约束效果;③ 避免在零件受力区域设置支撑,减少后续打磨对力学性能的影响。
2. 扫描策略与尺寸补偿:① 采用层间旋转扫描(67°或90°)、分区扫描,分散热应力;② 大尺寸零件采用“从内到外”的扫描顺序,减少边缘收缩对核心区域的影响;③ 根据材料收缩率提前进行尺寸补偿,Ti6Al4V收缩率1.5%-2.0%,316L不锈钢1.0%-1.5%,孔位、轴类等精密结构额外补偿0.05-0.1mm。
3. 基板与设备管控:① 定期校准激光扫描振镜精度(偏差≤0.01mm)、Z轴定位精度(偏差≤0.005mm);② 基板使用前喷砂处理,提升表面粗糙度,或涂抹BN涂层,保证结合力的同时便于取件;③ 大尺寸零件打印时,选用刚性更强的基板,避免基板变形带动零件变形。
4. 后处理矫正:轻微变形零件可通过机械矫正、热定型处理修复;严重变形零件需重新优化工艺参数打印,避免后续加工浪费。
三、金属激光三维打印缺陷的全流程管控方案
缺陷抑制的核心在于“预防为主、过程管控、事后追溯”,需建立覆盖打印前、打印中、打印后的全流程管控体系,提前规避风险,快速定位问题,持续优化工艺。
(一)打印前:源头风险规避
1. 材料选型与检测:根据零件性能要求选用匹配的金属粉末,检测粉末纯度、球形度、粒径分布、流动性等指标,确保符合工艺要求;
2. 模型与切片优化:优化零件设计,避免壁厚突变、尖角结构,减少应力集中;切片时检查支撑布局、扫描路径、尺寸补偿设置,确保参数合理;
3. 试样验证:每次更换材料、调整参数后,先打印标准试样(Φ10mm×50mm圆柱、拉伸试样),通过金相分析、拉伸试验验证致密度、力学性能,确认无问题后再打印正式零件;
4. 设备与环境校准:校准激光功率、扫描精度、铺粉均匀性,检查保护气体纯度与流量,确保设备状态、成型环境稳定。
(二)打印中:实时过程调控
1. 参数实时监控:监测成型舱氧含量、基板温度、激光功率稳定性,出现异常立即暂停打印,排查问题后重启;
2. 单一变量测试:遇到缺陷时,每次仅调整1个工艺参数(如激光功率、扫描速度),打印小试样验证效果,避免多参数同步调整导致无法定位有效方案;
3. 过程观察与记录:观察熔池状态,若出现熔池过大、飞溅严重,及时调整参数;详细记录每批次工艺参数、成型环境、设备状态,形成生产台账。
(三)打印后:缺陷检测与追溯
1. 无损检测:采用X光、CT检测零件内部孔隙、裂纹、未熔合等缺陷,通过三维扫描检测尺寸偏差,精准定位缺陷位置与类型;
2. 后处理验证:后处理完成后,再次检测零件质量,确认缺陷已消除;
3. 缺陷分类处理与追溯:轻微缺陷零件可修复后使用,严重缺陷零件直接报废;基于生产台账,分析缺陷产生的工艺环节,优化后续工艺参数,形成闭环追溯。
四、典型材料缺陷抑制工艺参数速查表
不同金属材料的热导率、收缩率、高温性能存在差异,缺陷抑制的工艺参数需精准匹配。以下为常用材料的核心工艺参数参考,可直接套用并根据实际情况微调。
材料类型 | 基板温度(℃) | 激光功率(W) | 扫描速度(mm/s) | 扫描间距(mm) | 层厚(mm) | 去应力温度(℃) | 氧含量(ppm) |
Ti6Al4V(钛合金) | 250-300 | 250-300 | 600-800 | 0.08-0.10 | 0.03-0.04 | 650 | ≤300 |
316L(不锈钢) | 150-200 | 220-360 | 800-1000 | 0.10-0.12 | 0.04-0.05 | 450 | ≤500 |
Inconel 718(高温合金) | 300-400 | 300-350 | 500-700 | 0.09-0.11 | 0.03-0.04 | 720 | ≤300 |
AlSi10Mg(铝合金) | 150-250 | 350-400 | 1000-1500 | 0.12-0.15 | 0.04-0.06 | 300 | ≤200 |
五、总结
金属激光三维打印缺陷的形成是“光-热-力-材”多场耦合失衡的结果,核心诱因在于能量输入失配、热场分布不均、约束不足与应力累积。缺陷抑制需突破单一参数调整的局限,构建“材料管控-工艺优化-设备校准-后处理补全”的全流程解决方案,针对孔隙、裂纹、未熔合、变形等不同缺陷类型,精准匹配靶向对策。
随着仿真技术、AI参数优化、在线监测技术的发展,金属激光三维打印缺陷的预测与抑制将更加精准高效。掌握本文所述的缺陷解析逻辑与管控方案,可大幅降低零件报废率、提升生产稳定性,推动金属激光三维打印技术在高端制造领域的规模化、高质量应用。
