PA12的3D打印: 2026年技术实操与行业应用与国产化趋势全指南

在增材制造技术飞速迭代的今天，PA12（聚十二内酰胺，尼龙12）作为长碳链特种尼龙的核心代表，凭借低吸湿性、高韧性、优异尺寸稳定性及多工艺适配性，成为工业级3D打印的标杆材料。PA12 3D打印以选择性激光烧结（SLS）为核心路径，广泛渗透汽车、航空航天、医疗、消费电子等高端领域，既解决了传统制造复杂结构件的生产瓶颈，又推动柔性生产与定制化制造普及。据赛迪顾问2024年数据显示，2025年中国3D打印PA12材料市场规模已突破11亿元，占尼龙3D打印材料总市场的58.3%，预计2026年将攀升至21亿元以上。本文将围绕PA12 3D打印的市场格局、核心工艺、材料特性、行业应用、实操技巧及国产化趋势六大维度，结合权威案例与数据，打造4000字深度指南，为从业者与需求方提供实用参考。

一、尼龙3D打印市场格局：政策驱动与供需两端共振增长

全球及中国尼龙3D打印市场正处于政策红利与需求爆发的双重驱动期，区域分布、产品结构与竞争格局呈现鲜明特征，国产化替代成为核心趋势。

1. 全球与中国市场规模及增长动能

从全球范围看，2025年全球3D打印尼龙粉末市场规模已达6.42亿美元，预计2025-2031年将以16.2%的年均复合增长率扩张，2031年突破15.8亿美元。这一增长主要源于下游行业对轻量化、复杂结构件的需求释放，以及高性能尼龙材料技术的迭代升级。

中国市场表现更为亮眼，2023年市场规模已达12.7亿元，短短两年内增长至2025年的18.7亿元，政策支持与制造业升级成为关键推手。国家“十四五”智能制造发展规划、“新材料产业发展指南”等政策明确扶持增材制造及高性能工程塑料产业，政策引导型采购占比已超过40%。从区域分布看，市场需求高度集中，长三角、珠三角及京津冀三大经济圈合计贡献超70%的消费量，其中华东地区以42.7%的占比稳居第一，江苏、浙江凭借密集的高端制造集群，成为尼龙3D打印材料的核心消费地。

2. 供需结构与国产化进展

供给端方面，中国3D尼龙打印材料市场呈现“外资主导高端、内资抢占中端”的格局。截至2025年，国内具备规模化生产能力的企业不足10家，总产能约1.2万吨/年，但金旸新材、华熙生物子公司、中航迈特等头部企业已启动扩产计划，2026-2030年新增产能将超2万吨，逐步缓解高端尼龙粉末依赖进口的现状。

当前PA12 3D打印材料行业仍面临核心瓶颈：此前PA12单体（月桂内酰胺）进口依存度高达85%以上，长期被德国赢创、法国阿科玛、瑞士EMS、日本宇部兴产四大企业垄断，占据全球近100%市场份额，技术封锁长达半个世纪。而PA6上游原材料己内酰胺已实现高度国产化，为中低端尼龙材料降本提供支撑。值得欣慰的是，国产替代进程迎来突破性进展，万华化学历时10年攻关，于2022年实现4万吨/年PA12全产业链贯通，成为亚洲第一、全球第二家掌握该技术的企业，彻底打破海外垄断。该项目以自有乙烯副产物丁二烯为原料，采用更环保的工艺路线，大幅降低生产成本，其PA12粉末已逐步切入3D打印领域，推动国产PA12材料价格下行。价格方面，进口PA12粉末当前市场价格为300-500元/公斤，国产PA12粉末价格已降至200-350元/公斤，随着万华等企业扩产及技术成熟，2026-2030年价格年均降幅将达5%-8%，进一步释放下游应用潜力。此外，银禧科技自主研发的PA12粉末材料通过航天级可靠性认证，已进入长征火箭供应链，2025年为长征五号提供约500套箭体连接端部件，成为国产PA12高端应用标杆。

二、核心工艺解析：SLS与FDM的技术特性及适配场景

尼龙3D打印的工业化落地依赖多元工艺体系，其中SLS工艺因高精度、复杂结构成型能力成为工业级主流，FDM工艺则以低成本优势覆盖入门级与小批量场景，两者在参数设置、性能表现上各有侧重。

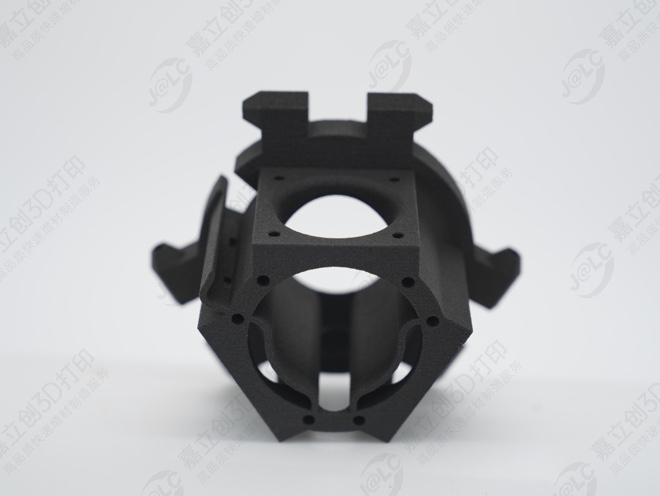

1. 选择性激光烧结（SLS）：工业级核心方案

SLS工艺通过高精度激光逐层烧结尼龙粉末，无需额外支撑结构——未烧结粉末可自然填充空腔、异形流道等复杂区域，材料回收率可达80%以上，大幅降低生产浪费，是当前尼龙3D打印的主流技术路径。

其核心工艺参数直接决定PA12打印产品质量：成形精度可达±0.1%~0.3%（随尺寸累积误差变化），层厚控制在0.1~0.15mm，打印部件致密度≥98%，最小壁厚可至0.6mm。PA12粉末的高流动性、低静电特性的是SLS工艺适配的关键，通用型PA12粉末粒径以80-120μm为宜，可保证激光烧结均匀性与成型稳定性。工业级SLS设备成型空间可达550×550×800mm，单台月产能300-500件PA12定制化部件，较传统CNC加工周期缩短60%以上。完整流程需严格把控各环节：建模切片后，PA12粉末需在80℃下干燥6-8小时（降低吸湿性），再预热至170-180℃（PA12标准预热温度），激光烧结时需保证氮气纯度≥99.9%（防止粉末氧化发黄，影响部件韧性），打印完成后需在舱内自然冷却30分钟以上，减少温差应力导致的开裂。针对增强型PA12材料（如玻纤增强PA640-GSL），需适当提高激光功率10%-15%，确保纤维与基体充分融合。

SLS工艺适合航空航天、汽车核心部件、精密机械件等高端场景，尤其擅长一体化成型复杂结构，如拓扑优化支架、晶格结构件等。

2. 熔融沉积成型（FDM）：低成本入门之选

FDM工艺通过高温喷嘴（240-280℃）熔化尼龙丝材，按预设路径逐层沉积固化，打印床需保持60-100℃恒温以避免层间剥离，设备成本仅为工业级SLS设备的1/10-1/5，操作便捷，适合小批量试制、消费级配件及工具生产。

针对PA12材料特性，FDM工艺需优化核心参数：纯PA12丝材推荐喷嘴温度240-260℃、底板温度80-100℃，层高控制在0.15-0.2mm，打印速度建议30-50mm/s（低于纯PA6丝材，避免层间结合不良）。PA12丝材吸湿性略低于其他尼龙材料，但打印前仍需在60℃下干燥4小时以上，防止喷嘴堵塞与部件气孔。目前FDM用PA12丝材以进口为主，赢创INFINAM® PA12丝材市场批发价约80-120元/公斤，国产替代产品价格约50-80元/公斤，适合小批量试制、简易功能件生产。相比之下，日本东丽CM3006 PA66丝材价格仅23元/公斤，性价比突出，但韧性与尺寸稳定性弱于PA12，更适用于对性能要求较低的场景。增强型PA12丝材（如碳纤增强款）需搭配硬化喷嘴，避免纤维磨损喷嘴，同时降低打印速度至20-30mm/s，提升成型质量。

FDM工艺的局限性的是成型精度与表面光洁度略逊于SLS，表面粗糙度Ra值较高，需通过后处理优化，更适用于对外观要求较低的功能性零件。

三、尼龙3D打印材料选型：从基础款到增强型的全场景适配

尼龙3D打印材料已形成多元化矩阵，按型号可分为基础尼龙与增强型复合材料，不同材料的机械性能、价格与适配场景差异显著，选型需结合工艺、用途与成本综合判断。

1. 基础尼龙材料：通用性与性价比之选

基础尼龙材料以PA12、PA11、PA6、PA66为核心，占据市场主导份额，其中PA12占比达58.3%，是工业级应用的首选。

• PA12：作为3D打印尼龙材料的核心品类，属半结晶-结晶热塑性材料，分子链含酰胺键结构，具备高韧性、优良尺寸稳定性与低吸湿性，热变形温度达155℃，抗拉强度45-50MPa，可承受10万次以上弯曲循环，耐疲劳性与耐候性显著优于PA6、PA66。PA12粉末高流动性、低静电的特性使其成为SLS工艺首选，粒径以80-120μm为通用型，进口产品（赢创INFINAM® PA12、瑞士EMS Grilamid®系列）价格150-200元/公斤，国产万华、银禧科技产品价格100-150元/公斤。适配场景覆盖汽车齿轮、电子外壳、医疗部件、航空结构件等，江苏、浙江等地鞋类代工厂引入SLS设备后，PA12粉末本地采购量年增40%以上，用于打印定制化鞋模。

• PA11：韧性优于PA12，耐低温性能突出（-40℃仍保持弹性），对油脂、盐类及部分溶剂有良好抗性，且可通过生物基原料制备，环保属性突出。但吸湿性略高于PA12，价格比PA12高30%左右，市场占比仅15%，适合户外零件（如无人机脚架）、低温环境功能件，北京中关村企业已将其用于骨科植入物模型，但应用场景窄于PA12。

• PA6：高强度、抗冲击、耐磨且具备自熄性，热变形温度130-140℃，抗拉强度50-55MPa，价格仅为PA12的1/3-1/2，性价比突出。但吸湿性强、尺寸稳定性差，打印后易变形，适合对精度要求较低的结构件（如工业支架、简易工具），多应用于FDM工艺，市场占比约20%。

• PA66：耐热性与刚性优于PA12，热变形温度达200℃以上，适合高温场景，但韧性与尺寸稳定性弱，吸湿性强，打印难度较高，主要用于FDM工艺制作发动机舱盖板、线束夹持件等，市场占比不足7%，难以替代PA12在高端场景的应用。

2. 增强型PA12复合材料：高端场景升级之选

为适配航空航天、高端汽车等对性能要求更高的场景，增强型PA12复合材料逐步成为市场热点，通过添加玻纤、碳纤等增强相，大幅提升材料刚度、强度与耐热性，同时保留PA12低吸湿性、高韧性的核心优势。

• 玻纤增强PA12：典型产品如ALM PA 640-GSL，玻纤含量约20%-30%，热变形温度提升至150-180℃，刚度较纯PA12提升40%以上，表面光洁度优异，且每次制造材料消耗量可减少10%，降低生产成本。适配EOS P 396等SLS设备，可抵御恶劣天气与环境条件，适合无人机结构件、汽车底盘部件、工业风机叶片等场景，市场价格200-300元/公斤，性价比高于碳纤增强款。

• 碳纤增强PA12：抗拉强度较纯PA12提升40%，比强度超过铝合金，具备静电耗散能力，轻量化效果显著，可实现减重30%-56%。银禧科技航天级碳纤增强PA12已通过-196℃低温性能测试，适应航天极端环境，为长征火箭提供箭体连接端部件，市场价格350-500元/公斤，主要应用于无人机机架、航空部件、高端电子设备外壳。

四、PA12 3D打印全行业应用：从高端制造到民生场景

PA12凭借低吸湿性、高韧性、尺寸稳定性强的核心优势，搭配SLS工艺的复杂结构成型能力，已在多高端行业实现规模化应用，同时逐步向消费级场景渗透，打破传统制造边界，创造显著经济价值。

1. 汽车制造领域：轻量化与定制化核心材料

PA12是汽车3D打印的首选尼龙材料，尤其适配新能源汽车轻量化需求，广泛应用于流体输送管线、齿轮、支架、内饰部件等。其耐燃油、耐候性好的特性，可用于燃油管线、离合器管线、电池冷却液管线及接头，安全可靠性远超传统材料。在高端车型中，PA12 3D打印部件可实现一体化成型，减少零件数量与组装成本：某合资品牌新能源汽车电池包支架采用玻纤增强PA12 SLS打印，重量从传统铝合金支架的2.5kg降至1.1kg，减重56%，同时通过150℃高温测试与10万次振动验证，小批量生产成本较注塑低40%。此外，PA12打印的空调风道集成内部导流结构，较传统分体制造漏风率降低30%，运行噪音减少15%，已批量应用于豪华品牌车型。

2. 航空航天与无人机领域：极端环境适配标杆

PA12及增强型产品凭借轻量化、耐高低温的优势，成为航空航天与无人机领域的核心耗材。银禧科技PA12粉末材料通过航天级可靠性认证，密度仅为金属的1/3，相比钛合金减重至少20%，且坠落时可完全燃烧，提升发射安全性与载荷效率，2026年目标覆盖30%的火箭型号，年供应量提升至2000套。空客A350机舱导管采用赢创INFINAM® PA12打印，通过拓扑优化设计，减重幅度达82%，提升燃油效率的同时降低飞行载荷。无人机领域，Drone Bird公司采用PA640-GSL玻纤增强PA12，搭配EOS P 396 SLS设备生产猎鹰仿生无人机部件，不仅耐用性提升，还加速研发周期，保留形状与壁厚方面的设计自由度。

3. 医疗健康领域：医疗级合规材料首选

PA12是少数通过FDA I至VI级认证的医疗级3D打印材料，可长时间接触皮肤且无细胞毒性，部分产品可在蒸汽高压灭菌器中消毒，适配医疗场景的严苛需求。基于患者CT数据，PA12可打印骨科固定器、外科导板，完美匹配个体解剖结构，手术精准度提升25%，且术后可轻松移除，减少患者痛苦。北京某医疗企业采用PA12 SLS打印定制化手术器械，成本降低50%以上，同时满足121℃高温高压灭菌要求，已应用于骨科、神经外科手术。此外，PA12的低吸湿性与生物相容性，使其在假肢、矫形器领域具备广阔前景，可搭配TPU材料实现柔性与刚性结构的一体化成型。

4. 消费与工业设备领域：个性化与耐候性适配

在消费领域，PA12 3D打印为个性化产品提供可能。德国Maniac & Sane公司采用赢创INFINAM® PA12，通过SLS工艺打印超轻货运自行车灯罩与AirTag安装座，融入车架结构设计，使整车重量降至市场同类产品的一半，同时具备耐破损、耐候性好的优势，满足城市通勤需求。江苏、浙江鞋类代工厂利用PA12打印定制化鞋模，精度高、迭代快，可快速响应市场潮流，较传统鞋模生产周期缩短70%。工业设备领域，PA12打印的化工厂异形管道，使用寿命延长3倍，安装时间减少70%；电动工具外壳采用玻纤增强PA12，减重25%，跌落测试通过率提升30%，可快速响应多型号定制需求。

五、PA12 3D打印实操技巧：参数优化与问题解决方案

PA12 3D打印的质量控制核心在于参数适配、材料预处理与后处理优化，不同工艺需针对性调整，同时规避常见缺陷，确保部件性能达标。

1. 材料预处理：低吸湿性仍需严格把控

PA12吸湿性虽低于其他尼龙材料，但受潮后仍会导致打印部件出现气孔、层间剥离、表面粗糙等缺陷，需严格预处理：SLS用PA12粉末打印前，在80℃干燥箱中干燥6-8小时，含水率控制在0.1%以下；FDM用PA12丝材在60℃下干燥4小时以上，避免喷嘴堵塞。干燥后需密封保存，暴露在空气中不超过30分钟，尤其在湿度高于60%的环境中，需配备除湿设备，防止二次吸潮。回收PA12粉末需筛选去除杂质与大颗粒，与新粉按1:2比例混合使用，材料回收率可达80%以上，且不影响部件性能。

2. 工艺参数优化：SLS与FDM针对性调整

SLS工艺参数优化：PA12粉末预热温度170-180℃（距熔点低10-20℃，平衡流动性与烧结稳定性），激光功率150-200W，扫描速度500-800mm/s，层厚0.1-0.15mm。氮气纯度需≥99.9%，防止粉末氧化发黄，打印完成后自然冷却至室温再取出，减少应力开裂。增强型PA12粉末需提高激光功率10%-15%，降低扫描速度5%-10%，确保增强相与基体充分融合。

FDM工艺参数优化：喷嘴温度240-260℃，底板温度80-100℃，打印速度30-50mm/s，填充密度80%-100%（功能性部件建议≥90%）。层间冷却时间控制在1-2秒，避免层间粘连不良；使用支撑时，支撑密度20%-30%，便于去除且减少部件表面损伤。碳纤增强PA12丝材需搭配钨钢喷嘴，打印速度降至20-30mm/s，防止纤维磨损喷嘴。

3. 常见缺陷与解决方案

• 气孔/气泡：多由材料受潮或预热不足导致，解决方案为延长干燥时间，提高预热温度5-10℃，SLS工艺可适当提高激光功率，使内部气体充分排出。

• 层间剥离：核心原因是温度不足或打印速度过快，需提高喷嘴/预热温度，降低打印速度，FDM工艺可增加层间粘结时间。

• 表面发黄：SLS工艺中氮气纯度不足或激光功率过高导致，需提升氮气纯度至99.9%以上，降低激光功率5%-10%。

• 尺寸偏差：源于切片参数不合理或冷却速度过快，需优化切片精度，延长冷却时间，打印后进行退火处理（100-120℃保温2小时），减少尺寸变形。

4. 后处理工艺：提升性能与外观质感

PA12打印部件后处理需根据应用场景选择：对外观要求较低的功能性零件，可通过喷砂处理（选用80-120目石英砂），将表面粗糙度Ra值从10-15μm降至6-8μm；医疗、消费级部件需蒸汽平滑处理，Ra值可降至3-5μm，同时提升表面致密性与耐腐蚀性。高端场景可采用精打磨+喷漆工艺，Ra值达0.8-1.6μm，匹配外观需求。此外，增强型PA12部件可进行热处理（130-150℃保温1小时），提升增强相与基体的结合强度，优化机械性能。

六、PA12 3D打印挑战与2026年及未来趋势

尽管PA12 3D打印技术日趋成熟，国产化进程加速，但仍面临成本、技术、应用等层面的瓶颈，同时在政策、技术迭代驱动下，呈现多元化发展趋势。

1. 核心挑战：瓶颈仍需突破

• 成本与供应链瓶颈：虽万华化学实现PA12全产业链贯通，但高端PA12粉末（尤其是航天、医疗级）仍依赖进口，价格居高不下；PA12单体生产工艺复杂，国内产能仍需扩充，短期内难以完全替代进口。

• 技术适配难题：增强型PA12打印易出现增强相与基体分离、喷嘴磨损等问题，FDM工艺PA12丝材层间结合力不足，需进一步优化材料配方与工艺参数。

• 标准体系缺失：PA12 3D打印材料的性能标准、检测方法尚未完全统一，不同企业产品兼容性差异较大，影响规模化应用。

2. 未来趋势：国产化、高性能化与场景延伸

国产化加速渗透：预计2026-2030年，万华化学、银禧科技等企业将持续扩产，PA12粉末国产化率从当前30%提升至60%以上，价格年均降幅5%-8%，中端市场实现全面替代，高端市场逐步突破。

材料高性能化升级：低吸湿性、阻燃、抗菌等改性PA12材料成为研发重点，生物基PA12通过可再生原料制备，降低碳排放，适配“双碳”需求；增强型PA12将优化纤维表面处理工艺，提升界面结合强度，拓展航天、深海装备等极端场景。

工艺与设备协同发展：SLS设备将向高速化、大型化升级，打印速度较当前提升2-3倍，适配大批量生产；FDM设备将优化加热系统与喷嘴设计，提升PA12丝材成型质量，缩小与SLS工艺的性能差距。多射流熔融（MJF）工艺与PA12材料的适配性将持续优化，实现高精度、高效率生产。

应用场景持续延伸：从航空航天、汽车等高端领域，向建筑装饰、智能穿戴、食品包装等消费级场景延伸，如PA12打印智能穿戴设备外壳（轻量化、耐汗渍）、定制化食品模具等。医疗领域将实现PA12植入物的规模化应用，搭配AI设计实现精准医疗。

综上，PA12 3D打印正处于国产化替代与技术升级的关键期，凭借优异的综合性能与多元适配性，成为推动增材制造工业化的核心力量。随着成本下行、技术成熟与场景拓展，PA12 3D打印将突破现有边界，在高端制造与民生消费领域实现更广泛的应用，开启“精准设计、高效量产”的全新发展阶段。
