尼龙3D打印: 从原型制造到工业量产的技术革新与应用拓展

尼龙（聚酰胺，PA）作为工程塑料领域的经典材料，凭借优异的机械强度、韧性、耐温性与化学稳定性，与3D打印技术深度融合，成为推动制造业向定制化、轻量化、高效化转型的核心力量。其中，选择性激光烧结（SLS）技术为尼龙3D打印的主流实现路径，搭配熔融沉积成型（FDM）等工艺，已从早期快速原型制作，逐步渗透至航空航天、汽车制造、医疗健康等关键工业领域，实现功能性终端部件的小批量量产，重塑传统生产模式的边界。

一、核心工艺：技术特性与流程优势

尼龙3D打印的工业化应用依赖多元工艺体系，不同技术路径适配差异化场景需求，其中SLS工艺以其高精度与复杂结构成型能力成为工业级应用的核心。

1. 选择性激光烧结（SLS）：工业级主流方案

SLS工艺通过高精度激光逐层烧结尼龙粉末，核心优势在于无需额外支撑结构——未烧结的粉末可自然填充空腔、异形流道等复杂区域，同时实现高达80%以上的材料回收率，大幅降低浪费。其工艺参数精准可控：成形精度可达±0.1%~0.3%（随尺寸累积误差变化），层厚控制在0.1~0.15mm，打印部件致密度≥98%，最小壁厚可实现0.6mm，配合550×550×800mm的超大成型空间（行业领先规格），可满足大型结构件与多零件批量打印需求。完整流程涵盖建模切片、粉末预热（170-180℃）、激光烧结、逐层堆积及后处理，单台工业级设备月产能可达300-500件定制化部件，较传统CNC加工周期缩短60%以上。

2. 熔融沉积成型（FDM）：低成本入门之选

FDM工艺通过高温喷嘴（240-260℃）熔化尼龙丝材，按预设路径逐层沉积固化，打印床保持60-100℃恒温以避免层间剥离。该工艺设备成本低、操作便捷，适合小批量试制与消费级配件生产，核心参数需精准调节层高（0.15-0.2mm）与打印速度，确保部件结构强度。但其成型精度与表面光洁度略逊于SLS，更适用于对外观要求较低的工具、简易结构件。

二、材料体系：性能分级与场景适配

尼龙3D打印材料已形成多元化矩阵，从基础款到增强型复合材料，逐步覆盖不同行业的功能性需求，核心材料特性与应用场景高度匹配。

1. 基础尼龙材料

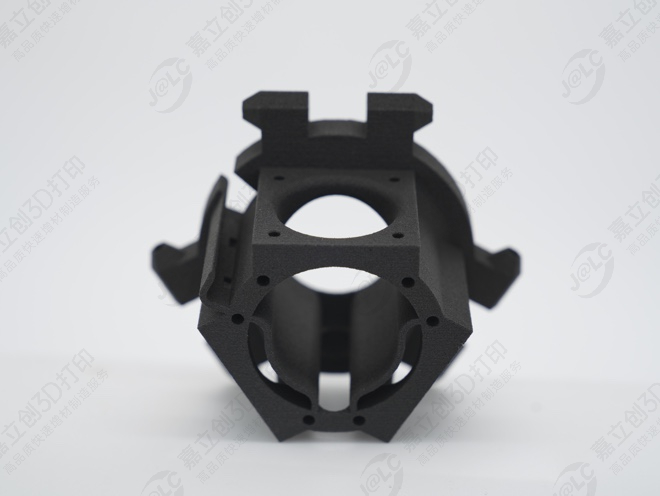

PA12（如PA8120）：具备高韧性、优良尺寸稳定性与低吸湿性，热变形温度达155℃，抗拉强度45-50MPa，可承受10万次以上弯曲循环，适用于汽车发动机舱部件、电子外壳及通用功能件，是SLS工艺的主流材料。

2. 增强型复合材料

通过添加纤维增强相提升材料性能，拓展高端应用场景：

• 玻纤增强尼龙（如PA8230）：刚度与耐热性显著提升，热变形温度150-180℃，适合高转速风机叶片、工业支架等结构件，成本低于碳纤维增强款，性价比优势明显。

• 碳纤增强尼龙（如700CF）：抗拉强度提升40%，比强度超过铝合金，具备静电耗散能力，轻量化效果显著，适用于无人机机架、航空部件及高端电子设备外壳，可实现减重30%-56%的目标。

三、行业应用：从功能验证到量产落地

尼龙3D打印凭借设计自由度与材料性能优势，已在多行业实现规模化应用，突破传统制造的几何限制与成本瓶颈，创造显著经济价值。

1. 汽车制造领域

成为汽车研发与小批量生产的核心支撑技术：空调风道采用一体化成型设计，集成内部导流结构，较传统分体制造漏风率降低30%，运行噪音减少15%；风机叶片采用玻纤增强尼龙打印，减重30%，振动幅度较金属叶轮下降40%，使用寿命提升50%，可承受20000r/min高转速。在新能源汽车领域，碳纤维增强尼龙电池包支架将传统铝合金支架重量从2.5kg降至1.1kg，减重56%，同时通过150℃高温测试与10万次振动验证，小批量生产成本较注塑低40%。

2. 航空航天与无人机领域

轻量化与快速维修需求推动尼龙3D打印深度渗透：飞机舱门、进气道部件采用尼龙材料打印，通过拓扑优化与晶格结构设计，减重幅度可达82%，提升燃油效率的同时降低飞行载荷，如空客A350 cabin ducts采用尼龙打印实现轻量化目标。无人机中段机身通过一体化制造，将零件数量从54个减至1个，整体减重22%，消除组装应力集中，大幅提升飞行稳定性。

3. 工业机械与电动工具

适配定制化与耐候性需求：化工厂异形管道采用PA12打印，使用寿命延长3倍，安装时间减少70%；电动工具外壳采用尼龙玻纤材料，减重25%，零件数量减少40%，装配时间缩短50%，跌落测试通过率提升30%，可快速响应多型号定制需求。工业机器人手腕部件通过SLS工艺生产，交付周期从传统CNC的15-20天缩短至3-5天，50件以下批量具备显著成本优势。

4. 医疗健康领域

依托个性化定制能力与生物相容性，实现精准医疗应用：基于患者CT数据打印的骨科固定器、外科导板，完美匹配个体解剖结构，手术精准度提升25%；尼龙材料可承受121℃高温高压灭菌处理，搭配碳纤维增强技术，定制化手术器械成本降低50%以上，同时满足医疗设备的强度要求。

四、挑战与优化方向

尽管尼龙3D打印技术日趋成熟，仍面临若干瓶颈，行业通过工艺优化与材料创新持续突破：

• 材料吸湿性问题：尼龙粉末易吸收湿度，导致打印部件出现气孔、层间剥离等缺陷，需通过打印前80℃干燥6-8小时、密封储存等预处理手段解决，部分新型材料已添加低吸湿性改性剂优化性能。

• 后处理需求：SLS零件原始表面粗糙度Ra值为10-15μm，需通过喷砂（Ra 6-8μm）、蒸汽平滑（Ra 3-5μm）、精打磨喷漆（Ra 0.8-1.6μm）等工艺提升光洁度，增加了生产周期与成本。

• 成本与设备门槛：工业级SLS设备单价高达20万美元以上，碳纤维增强尼龙材料成本较基础款高出50%，限制了大规模普及，目前通过设备集群化生产、粉末回收再利用等方式降低综合成本。

• 复合材料打印难题：碳纤维增强尼龙易导致喷嘴磨损、层间结合力减弱，需优化喷嘴直径、打印温度与纤维表面处理工艺，改善界面结合强度。

五、未来趋势：技术迭代与场景延伸

尼龙3D打印正朝着高精度、高效率、绿色化方向演进：材料端，生物基尼龙、低吸湿性复合材料将成为研发重点，平衡性能与环保需求；工艺端，多射流熔融（MJF）等新技术逐步普及，打印速度较传统SLS提升数倍，实现数百件零件同步生产；应用端，将从航空航天、汽车等高端领域向消费品制造、建筑装饰等场景延伸，实现从“功能件”到“消费品”的全场景覆盖。

随着数字化制造体系的完善与材料性能的持续升级，尼龙3D打印将进一步打破传统制造的边界，成为推动制造业柔性生产、创新设计与降本增效的核心引擎，开启“设计即生产”的全新工业时代。
