尼龙3D打印后处理全流程:L从粗糙件到工业级,只需4步

“FDM打印的尼龙夹具满是层纹，客户看了直接说‘像半成品’”“SLS打印的零件表面粘粉，用手一擦全是毛边”“承重的玻纤PA零件，后处理没做好，受力就断”——很多新手以为尼龙3D打印“出机即成品”，却忽略了后处理才是决定零件“颜值”与“性能”的关键。

尼龙（PA）打印件的后处理没有想象中复杂，核心是“分工艺施策”：FDM要解决层纹和毛边，SLS要搞定粘粉和致密度。本文将FDM/SLS后处理拆解为4步标准流程，搭配高性价比工具清单和场景化重点，无论是外观件还是承重件，都能按步骤处理出工业级效果。

核心逻辑：尼龙后处理的“2个关键”

尼龙材料的特性决定了后处理方向：一是“表面致密化”（解决粗糙、吸潮问题），二是“性能强化”（提升韧性、耐磨性）。FDM零件的核心是“消除层间缝隙”，SLS零件的核心是“彻底除粉+致密表面”，所有步骤都围绕这两点展开。

一、FDM尼龙后处理：4步消除层纹，提升韧性

FDM尼龙零件的典型问题是“层纹明显、支撑残留、表面毛糙”，按“去支撑→打磨→封孔→喷漆”四步操作，可实现从“半成品”到“成品”的蜕变，总耗时约1-2小时（小尺寸零件）。

Step1：去支撑——温柔操作，避免零件崩裂

核心目标：去除支撑残留，不损伤零件本体。

操作步骤：

1. 判断支撑类型：水溶性支撑（PVA）直接放入40℃温水浸泡30-60分钟，支撑软化后用软毛刷轻轻刷掉；非水溶性支撑（如PLA）先观察支撑与零件的连接点，用塑料撬棒沿缝隙插入，以“杠杆原理”轻轻撬动（避免用金属工具，易刮花表面）；

2. 清理残留：支撑脱落後，连接处若有毛刺，用120#砂纸沿零件表面方向轻磨（别垂直打磨，会留下凹痕）；

3. 特殊结构：小孔内的残留支撑，用细长金属丝（头部磨圆）轻轻推出，再用气枪吹净碎屑。

避坑提醒：玻纤增强PA零件脆性大，去支撑时别用锤子砸或钳子硬掰，易导致零件转角崩裂。

Step2：打磨——从粗到细，消除层纹

核心目标：磨平层纹和毛边，让表面光滑均匀。

操作步骤：

1. 砂纸选择：按“粗磨→中磨→细磨”顺序，用120#→400#→800#→1200#砂纸（新手从240#开始，避免砂纸太粗留下深痕）；

2. 打磨方法：手持砂纸呈45°角，沿层纹垂直方向打磨（层纹是水平的就纵向磨），力度均匀（以“能磨掉层纹但不凹陷”为宜）；平面零件可垫海绵打磨，弧形零件用手指按住砂纸贴合曲面打磨；

3. 检查效果：每换一次细砂纸，用手触摸表面，无明显颗粒感即可进入下一步。

效率技巧：小批量零件可用电动打磨机（转速500-800转/分钟），但新手需先在废件上练习，避免转速太快磨穿零件。

Step3：封孔——解决吸潮，提升表面致密性

核心目标：填充打磨后的微小孔隙，防止零件吸潮，为喷漆打基础。

操作步骤：

1. 选择封孔剂：通用尼龙用“丙烯酸封孔剂”，玻纤增强PA用“环氧封孔剂”（附着力更强，避免玻纤外露）；

2. 涂覆方法：用羊毛刷蘸取少量封孔剂，沿同一方向均匀涂刷（别反复刷，会产生气泡），厚度以“覆盖表面孔隙”为宜（约0.1mm）；

3. 干燥固化：放在25-30℃通风处晾干，PA6/PA12需1-2小时，玻纤PA需2-3小时；若表面有气泡，用针尖扎破并抹平。

关键作用：未封孔的尼龙零件吸潮率达3%-5%，封孔后吸潮率可降至0.5%以下，同时表面更光滑，喷漆不易脱落。

Step4：喷漆——提升颜值，增加耐磨性

核心目标：统一颜色，增强表面耐磨性（可选步骤，承重件若无需外观可省略）。

操作步骤：

1. 前期准备：用酒精擦拭封孔后的零件，去除表面油污和粉尘；在通风处铺报纸，将零件固定在支架上（避免手持喷漆导致指纹）；

2. 选择漆料：尼龙专用漆（如丙烯酸漆、聚氨酯漆），别用普通塑料漆（附着力差，易掉漆）；

3. 喷漆技巧：距离零件20-30cm，呈45°角均匀喷涂，采用“薄涂多次”原则（每次喷涂厚度0.05mm，间隔15-20分钟晾干后再涂，共涂2-3次）；

4. 固化：最后一次喷涂后，放在通风处晾干24小时，或放入60℃烘箱烘干1小时，提升漆层附着力。

效果对比：未喷漆的FDM PA12零件表面粗糙度Ra3.2μm，喷漆后可降至Ra1.6μm，接近注塑件效果。

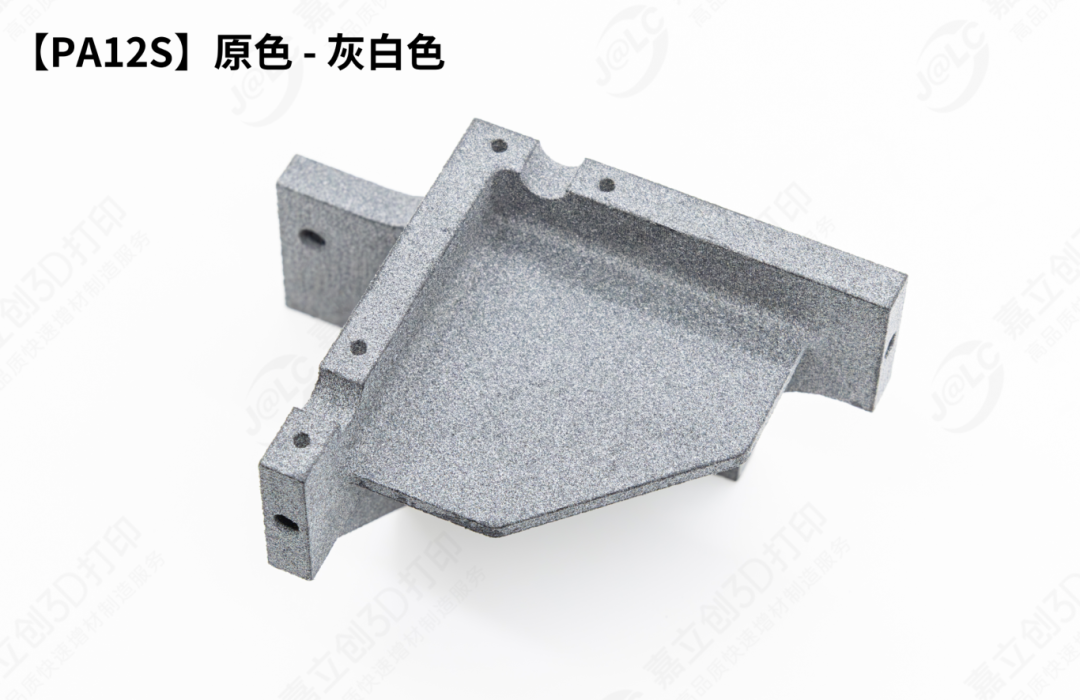

二、SLS尼龙后处理：3步搞定粘粉，强化致密度

SLS尼龙零件的典型问题是“表面粘粉、内部粉残留、致密度不足”，按“除粉→抛光→强化”三步操作，可提升零件强度和表面质量，总耗时约1.5-3小时。

Step1：除粉——彻底清理，避免残留堵塞

核心目标：去除表面浮粉和内部残留粉末，防止影响后续处理。

操作步骤：

1. 外部除粉：将零件放入密闭除粉箱，用0.3-0.5MPa高压气枪沿表面45°角吹气（别垂直吹气，易将粉末压入孔隙），重点清理零件缝隙和转角处；无除粉箱可在通风橱内操作，戴N95口罩避免吸入尼龙粉末；

2. 内部除粉：有孔洞的零件，用细长毛刷伸入孔洞旋转清理，再将零件倒置，轻轻敲击让残留粉末流出；复杂内部结构（如蜂窝状）需用超声波清洗机（无水乙醇为介质）清洗10-15分钟，利用振动使粉末脱落；

3. 粉末回收：清理出的粉末用100目筛网筛选，去除杂质后可与新粉按3:7混合使用（降低成本）。

避坑提醒：除粉后别用手直接触摸零件，手上的油脂会导致后续抛光不均匀。

Step2：抛光——提升光滑度，减少粘粉残留

核心目标：磨掉表面附着的微小粉末，让表面更细腻。

操作步骤：

1. 基础抛光：用800#→1200#→2000#砂纸湿磨（蘸水打磨，减少粉尘），方法与FDM零件一致，重点打磨表面颗粒感明显的区域；

2. 精细抛光：追求高光效果可在砂纸打磨后，用羊毛轮蘸取抛光膏（尼龙专用）低速抛光（转速≤1500转/分钟），直至表面出现镜面光泽；

3. 检查残留：抛光后用酒精擦拭表面，若有白色粉末残留，说明除粉不彻底，需重新用高压气枪清理。

Step3：强化——提升强度，适配承重场景

核心目标：提升零件致密度和韧性，避免受力断裂（承重件必做步骤）。

操作步骤：

1. 选择强化剂：通用PA用“尼龙专用环氧树脂”，玻纤增强PA用“碳纤维增强树脂”；

2. 强化方法：将强化剂按比例稀释（树脂:稀释剂=3:1），用喷雾器均匀喷洒在零件表面，或浸泡零件1-2分钟（复杂结构需反复喷洒缝隙）；

3. 固化：放在80℃烘箱烘干30分钟，或常温晾干4-6小时，强化后的零件强度可提升30%-50%。

案例：SLS打印的PA12无人机机架，强化前承重5kg断裂，强化后承重8kg无变形。

三、工具清单：高性价比入门款vs工业级款（按需选择）

后处理工具不用盲目追求“贵的”，新手从入门款开始即可，批量生产再升级工业级工具。

四、场景化重点：外观件vs承重件，后处理各有侧重

不同用途的零件，后处理的核心目标不同，无需“全流程照搬”，按需调整更高效。

1. 外观件（如产品手板、消费电子外壳）

核心需求：表面光滑、颜色均匀、无瑕疵。

后处理重点：

• 打磨：增加2000#细磨步骤，确保表面无一丝层纹；

• 封孔：选择高光泽封孔剂，提升表面亮度；

• 喷漆：采用“底漆+面漆+清漆”三层喷涂，底漆遮暇，面漆显色，清漆提升光泽和耐磨性；

• 避坑：喷漆时环境湿度≤40%，否则易出现橘皮纹。

2. 承重件（如工业夹具、机械臂部件）

核心需求：高强度、高韧性、耐磨。

后处理重点：

• 去支撑：避免暴力操作导致内部隐裂（隐裂会降低50%以上强度）；
