金属3D打印常见缺陷: 开裂与变形的成因及解决方案

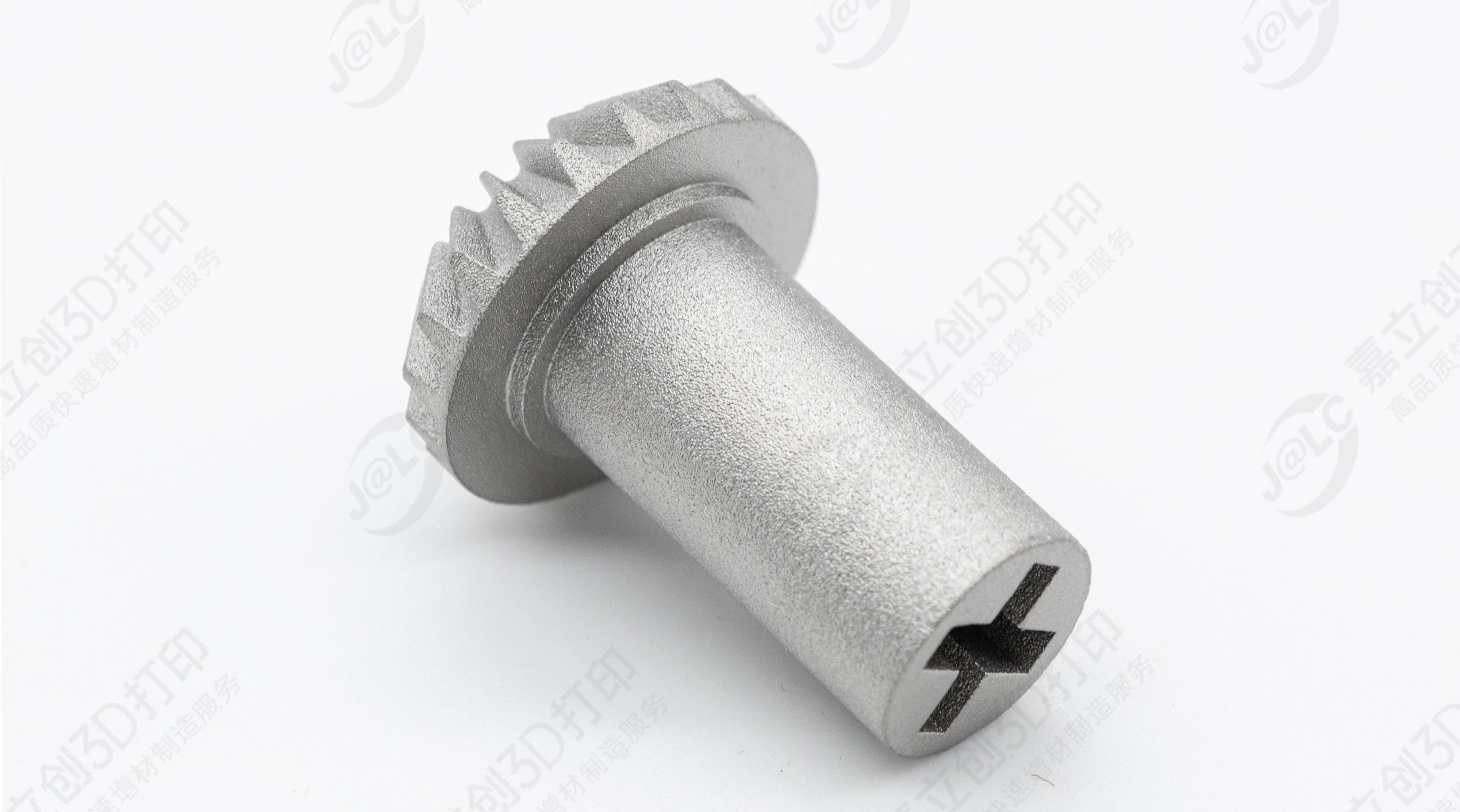

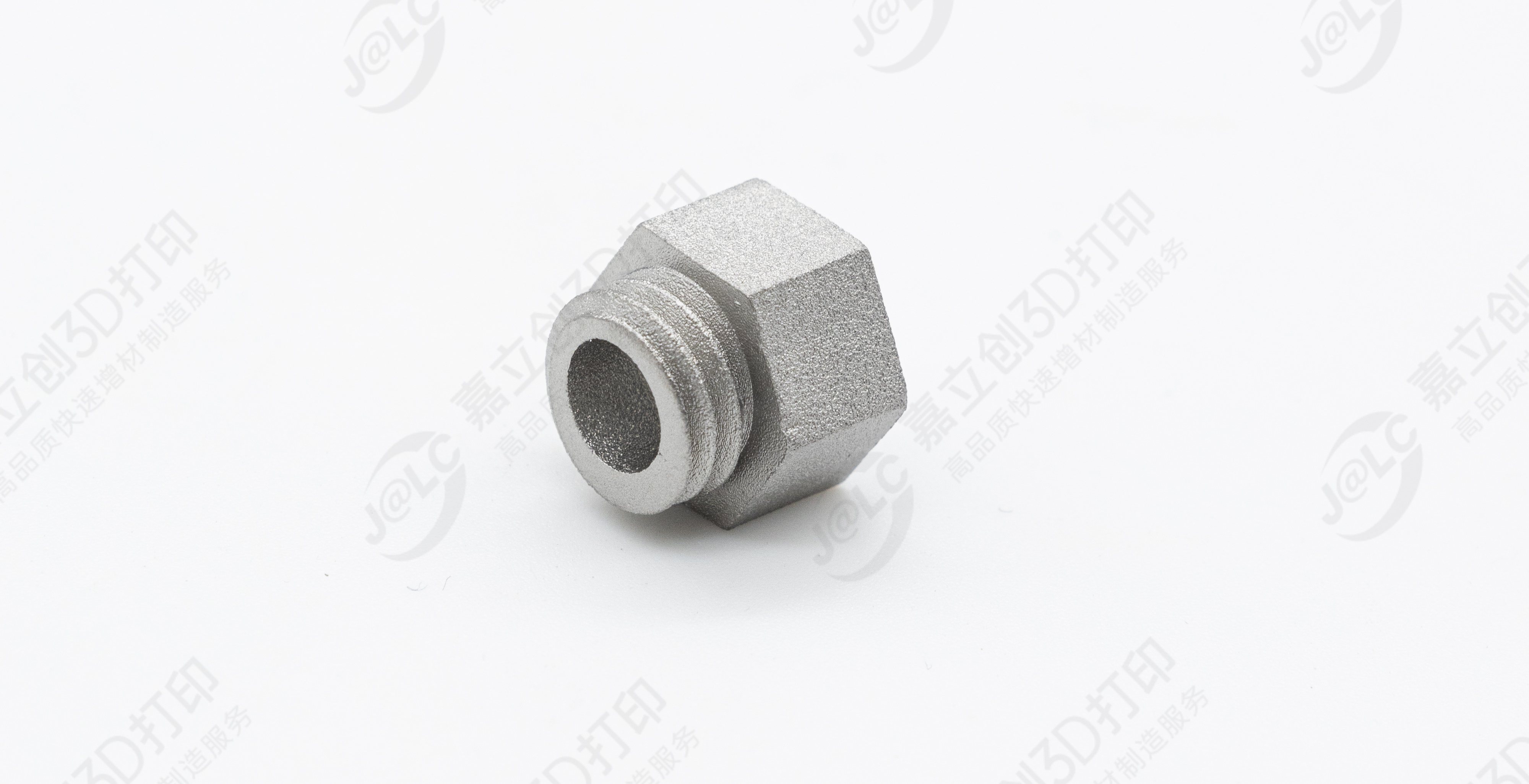

在SLM（选择性激光熔化）金属3D打印过程中，开裂与变形是最常见且致命的工艺缺陷，尤其在航空航天、高端装备等对零件质量要求极高的领域，这类缺陷直接导致零件报废、粉末浪费与项目延误。据行业数据统计，超过40%的SLM零件报废源于开裂或变形，其本质是“热应力失衡、约束不足与工艺参数失配”共同作用的结果。

本文将系统解析SLM打印中开裂与变形的类型、核心成因，提供从热场控制、参数优化到后处理的全链路可落地解决方案，搭配典型材料工艺参数与实战案例，助力从业者快速排查问题、稳定零件质量。

一、SLM打印开裂与变形：类型、表现及核心成因

SLM打印的“高能激光熔化—快速冷却”特性，决定了零件易产生热应力累积，而材料特性、工艺参数、支撑设计等因素会进一步加剧开裂与变形风险。不同缺陷类型的表现与成因存在显著差异，精准识别是解决问题的前提。

（一）开裂缺陷：两类典型裂纹及成因

1. 热裂纹

「典型表现」：零件表面或内部出现树枝状、网状微裂纹，多集中在拐角、壁厚突变处或层间界面，裂纹沿晶界扩展，肉眼可见或通过X光检测可发现。这类裂纹在打印过程中直接产生，是高温阶段热应力超过材料抗拉强度导致的。

「核心成因」：激光熔化形成的熔池温度高达1600℃以上，而周边未熔化粉末与已凝固层温度仅20-300℃，巨大的温度梯度（可达10³℃/mm）导致热应力急剧累积；同时，材料中低熔点共晶相在晶界富集，冷却过程中发生凝固收缩，进一步诱发裂纹。

「高频场景」：高温合金（Inconel 718）、高碳钢、厚壁零件（壁厚＞10mm）、钛合金（Ti6Al4V）等材料打印时高发。

2. 应力开裂

「典型表现」：打印过程中零件外观完好，拆除支撑或放置数小时后，突然出现宏观裂纹甚至断裂，裂纹多为穿晶扩展，断裂面平整，严重时零件直接报废。

「核心成因」：打印过程中产生的残留热应力未及时释放，当零件脱离基板约束或受到轻微外力时，残留应力超过材料屈服强度，诱发延迟开裂；此外，粉末氧化、杂质含量过高会降低材料韧性，进一步加剧开裂风险。

「高频场景」：大尺寸零件（长度＞20cm）、17-4PH不锈钢、高硬度金属材料打印，以及未进行后处理的零件。

（二）变形缺陷：两类典型变形及成因

1. 整体变形

「典型表现」：零件整体出现扭曲、边缘翘曲、孔位错位，尺寸偏差超过±0.1mm，无法与其他零件装配，尤其大尺寸零件变形更为明显，甚至出现“马鞍形”“波浪形”扭曲。

「核心成因」：热应力在零件内部均匀累积，冷却过程中整体收缩不均；扫描路径不合理（如单向连续扫描）导致应力分布失衡；支撑设计不足，无法有效约束零件收缩变形。

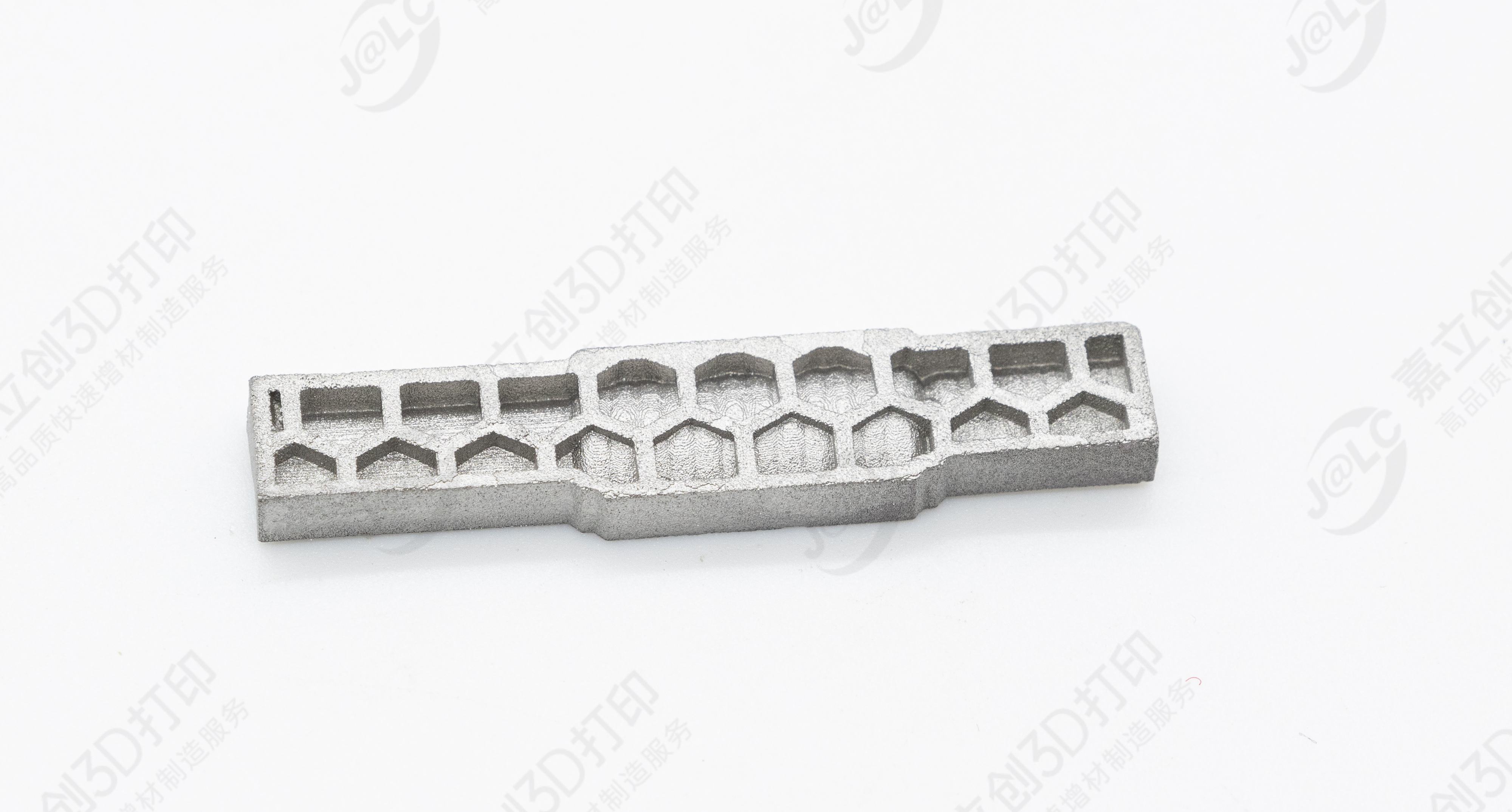

「高频场景」：大尺寸薄壁件、复杂框架结构、无支撑悬臂长度超过10mm的零件。

2. 局部变形

「典型表现」：零件局部区域出现边缘卷曲、悬臂下垂（如10mm长悬臂下垂2-3mm）、孔壁内凹，其他区域尺寸合格，仅局部精度不达标。

「核心成因」：局部支撑密度过低（＜20%）、支撑与零件连接强度不足，无法约束该区域的冷却收缩；局部激光能量过高，导致过度熔化与收缩量增大。

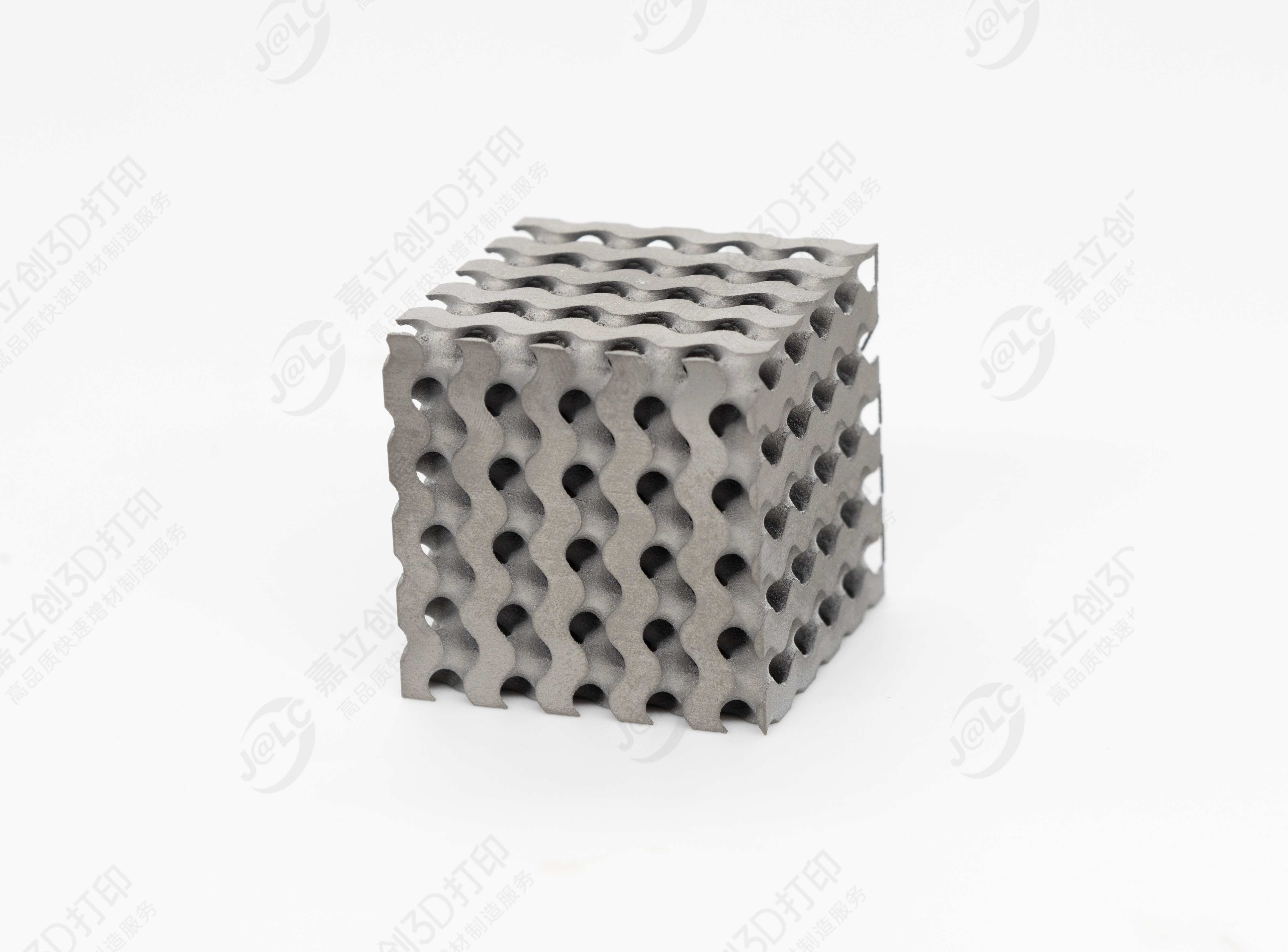

「高频场景」：深腔零件、复杂晶格结构、孔位密集区域、薄壁悬臂结构。

二、开裂与变形的全链路解决方案（工业级可落地）

解决SLM打印的开裂与变形问题，需遵循“控温慢冷、能量匹配、强约束、释应力”的核心原则，从热场控制、工艺参数、支撑设计、后处理四个维度形成闭环管控，逐步排查优化。

（一）开裂缺陷：从热场到后处理的三重管控

1. 热场优化：从源头降低热应力

热场均匀性是抑制开裂的核心，需重点控制基板温度、冷却速度与成型气氛，缩小温度梯度，避免氧化脆化。

• 基板预热：根据材料特性精准设置预热温度，316L不锈钢设为150-200℃，Ti6Al4V设为250-300℃，Inconel 718设为300-400℃，通过提升基板温度缩小零件与基板的温差，减少热应力累积；

• 慢冷程序：打印完成后，将零件与基板一起在成型舱内缓慢冷却至室温，冷却时间不少于8小时，大尺寸零件需延长至12小时以上；同时控制氩气流量为3-5L/min，避免气流过快导致零件急冷；

• 气氛控制：选用纯度≥99.999%的氩气作为保护气体，打印前对成型舱进行3次以上抽真空-充氩气置换，确保舱内氧含量≤300ppm，防止金属粉末氧化脆化，降低开裂风险。

2. 工艺参数与扫描策略：精准匹配能量与应力

激光能量参数与扫描路径直接影响熔池稳定性与热应力分布，需通过参数匹配与策略优化，平衡致密度与应力水平。

• 能量匹配：控制激光功率与扫描速度的比值，316L不锈钢功率设为220-360W、扫描速度400-600mm/s，功率/速度比维持在0.6-0.8W/(mm/s)；Ti6Al4V功率250-300W、扫描速度600-800mm/s，功率/速度比0.8-1.0W/(mm/s)，确保粉末完全熔化且不产生过度热输入；

• 扫描路径优化：采用层间旋转扫描（67°或90°旋转），打破单向扫描形成的应力累积；将成型区域划分为5-10mm的小岛，采用岛状分区扫描，分散热应力；避免大区域连续扫描，减少局部过热；

• 边缘强化：零件边缘区域激光功率比核心区域提高10%-15%，扫描间距缩小20%，确保边缘粉末完全熔化，防止未熔合裂纹产生。

3. 后处理强化：彻底释放应力、消除裂纹

后处理是解决应力开裂的关键环节，通过去应力热处理、热等静压（HIP）等工艺，可有效释放残留应力、闭合微裂纹，提升零件力学性能。

• 去应力热处理：按材料特性制定专属工艺，Ti6Al4V在650℃下保温2小时，316L不锈钢在450℃下保温1小时，可释放60%-80%的残留应力；

• 热等静压（HIP）：针对高精度、高要求零件，采用热等静压处理，Ti6Al4V在920℃、100MPa压力下保温2小时，可消除90%以上的微裂纹，将零件致密度提升至99.8%以上；

• 支撑拆除：采用“先弱后强、先外后内”的原则拆除支撑，优先用工具水平掰断支撑，避免垂直拉扯零件，防止拆除过程中诱发裂纹。

（二）变形缺陷：支撑+扫描+补偿的三维管控

1. 支撑设计：筑牢约束基础

支撑的核心作用是约束零件收缩变形、传递热量，合理的支撑设计可大幅降低变形风险，需重点关注支撑密度、类型与连接方式。

• 支撑密度与连接：悬臂结构、零件边缘的支撑密度设为30%-50%，支撑与零件的连接点直径不小于0.5mm，确保支撑强度足以约束收缩；优先选用树形支撑或框架式支撑，兼顾约束效果与后续拆除便利性；

• 边缘与局部加密：薄壁件、孔位密集区域的支撑密度提升至40%-60%，对易卷曲的边缘区域进行加密设计，防止局部收缩翘曲；

• 支撑布局：避免在零件受力区域设置支撑，减少后续打磨对力学性能的影响；大尺寸零件在边缘设置“辅助支撑条”，进一步提升约束效果。

2. 扫描策略与尺寸补偿：平衡应力与精度

通过扫描策略优化分散应力，结合尺寸补偿抵消收缩变形，可有效控制零件尺寸精度。

• 分区打印：大尺寸零件（长度＞200mm）采用分区打印模式，将零件划分为多个小区域逐区打印，减少整体热应力集中；

• 尺寸补偿：根据材料收缩率提前进行尺寸补偿，Ti6Al4V收缩率为1.5%-2.0%，316L不锈钢为1.0%-1.5%，在切片软件中对模型进行对应比例缩放；针对孔位、轴类等精密结构，额外补偿0.05-0.1mm，抵消局部收缩偏差；

• 扫描顺序：采用“从内到外”的扫描顺序，减少边缘收缩对核心区域的影响，提升尺寸稳定性。

3. 设备与基板管控：保障成型精度

设备精度与基板状态是控制变形的基础，需定期校准设备、预处理基板，避免设备误差与基板问题诱发变形。

• 设备校准：定期校准激光扫描振镜精度（偏差≤0.01mm）、Z轴定位精度（偏差≤0.005mm），确保激光扫描轨迹与设计路径一致；

• 基板预处理：基板使用前进行喷砂处理，提升表面粗糙度，再用酒精擦拭去除油污与氧化膜；大尺寸零件打印时，可在基板表面涂抹BN涂层，既保证零件与基板的结合力，又便于后续取件，避免取件时基板变形带动零件变形。

三、开裂与变形的预防管控及快速排障

SLM打印的缺陷管控需遵循“预防为主、排查为辅”的原则，通过打印前、打印中、打印后的全流程管控，提前规避风险，快速定位问题。

（一）打印前：提前规避风险

1. 粉末管控：金属粉末使用前放入真空干燥箱处理，Ti6Al4V在120℃下干燥3小时，316L不锈钢在80℃下干燥2小时，去除水分与油污；用200目筛网筛选粉末，去除大颗粒与结块；粉末复用次数控制在10次以内，复用前需重新干燥与筛选，避免性能衰减；

2. 试样验证：每次更换材料、调整参数后，先打印Φ10mm×50mm圆柱试样与标准拉伸试样，通过金相分析检测致密度、裂纹情况，通过拉伸试验验证力学性能，确认无问题后再打印正式零件；

3. 模型与切片检查：优化零件设计，避免壁厚突变、尖角结构，减少应力集中；切片时检查支撑布局、扫描路径与尺寸补偿设置，确保参数合理。

（二）打印中：实时监控调整

4. 参数监控：实时监测成型舱氧含量（≤300ppm）、基板温度（波动±5℃以内）、激光功率稳定性，出现异常立即暂停打印，排查问题后再重启；

5. 单一变量测试：遇到缺陷时，每次只调整1个工艺参数（如激光功率、扫描速度、支撑密度），打印小试样验证效果，避免多参数同步调整导致无法定位有效方案；

6. 过程观察：打印过程中观察熔池状态，若出现熔池过大、飞溅严重，及时降低激光功率或提升扫描速度，避免过度熔化。

（三）打印后：快速排查追溯

7. 无损检测：采用X光、CT检测零件内部孔隙与裂纹，通过三维扫描检测尺寸偏差，精准定位缺陷位置与类型；

8. 批次记录：详细记录每批次零件的工艺参数（激光功率、扫描速度、层厚等）、成型环境（温度、氧含量）、后处理工艺，形成追溯台账，便于后续优化参数、排查问题；

9. 缺陷分类处理：轻微裂纹与变形零件，可通过二次热处理、机械矫正修复；严重缺陷零件直接报废，避免后续加工浪费。

四、典型材料工艺参数速查表

不同金属材料的热导率、收缩率存在差异，对应的工艺参数需精准匹配，以下为SLM打印常用材料的核心工艺参数，可直接套用优化。

五、实战案例：Ti6Al4V航空支架开裂变形修复

某航空航天企业采用SLM技术打印Ti6Al4V航空支架，初期生产中出现严重的开裂与变形问题，零件内部孔隙率达8%，边缘存在明显裂纹，尺寸偏差0.2mm，报废率高达30%，无法满足交付要求。通过以下步骤优化后，零件质量显著提升，合格率达95%。

（一）问题排查

经分析，核心问题的包括：激光功率200W不足、扫描速度1200mm/s过快，导致粉末熔化不充分、热应力过大；成型舱氧含量600ppm过高，粉末氧化脆化；基板未预热，温度梯度大；支撑密度仅20%，约束不足；粉末未进行干燥处理，受潮严重。

（二）优化措施

10. 工艺参数调整：激光功率提升至280W，扫描速度降至800mm/s，扫描间距设为0.09mm，层厚0.04mm，确保能量匹配；

11. 热场与气氛优化：基板预热至250℃，打印后随炉冷却12小时；更换99.999%高纯度氩气，增加抽真空-充氩置换次数，氧含量控制在250ppm以下；

12. 支撑与扫描策略：支撑密度提升至40%，边缘区域加密支撑；采用67°层间旋转+5mm岛状扫描，分散热应力；

13. 粉末与后处理：粉末120℃真空干燥3小时，200目筛网筛选；打印后进行650℃/2h去应力热处理，再通过热等静压（920℃/100MPa/2h）处理；

14. 设备校准：重新校准激光振镜与Z轴定位精度，确保扫描轨迹精准。

（三）优化结果

优化后，Ti6Al4V航空支架致密度提升至99.8%，内部无裂纹与明显孔隙；尺寸偏差控制在±0.08mm，满足装配要求；抗拉强度达920MPa，冲击功35J，符合航空航天标准；粉末浪费率降至10%以下，生产效率显著提升。

六、总结

SLM金属3D打印的开裂与变形，本质是热应力失衡、约束不足与工艺参数失配的综合结果，其解决核心在于“控温、匹配、约束、释应力”。从业者需先精准识别缺陷类型与成因，再按“热场优化→工艺参数调整→支撑设计强化→后处理补全”的顺序逐步排查，配合全流程预防管控与单一变量测试，可快速定位问题、优化工艺。

随着SLM技术的不断成熟，结合热应力模拟、AI参数优化等新技术，开裂与变形缺陷的管控将更加精准高效。掌握本文所述的解决方案与管控逻辑，可大幅降低零件报废率、减少粉末浪费，推动SLM技术在高端制造领域的稳定应用。
