SLM金属3D打印工艺问题全解析: 从孔隙裂纹到尺寸偏差, 精准解决方案汇总

“SLM打印的金属零件内部全是孔隙、打印后直接开裂，表面球化严重、尺寸偏差超差，后续加工余量不足——明明是高精度金属成型工艺，却频繁出现质量问题，既浪费昂贵金属粉末，又延误项目交付。”

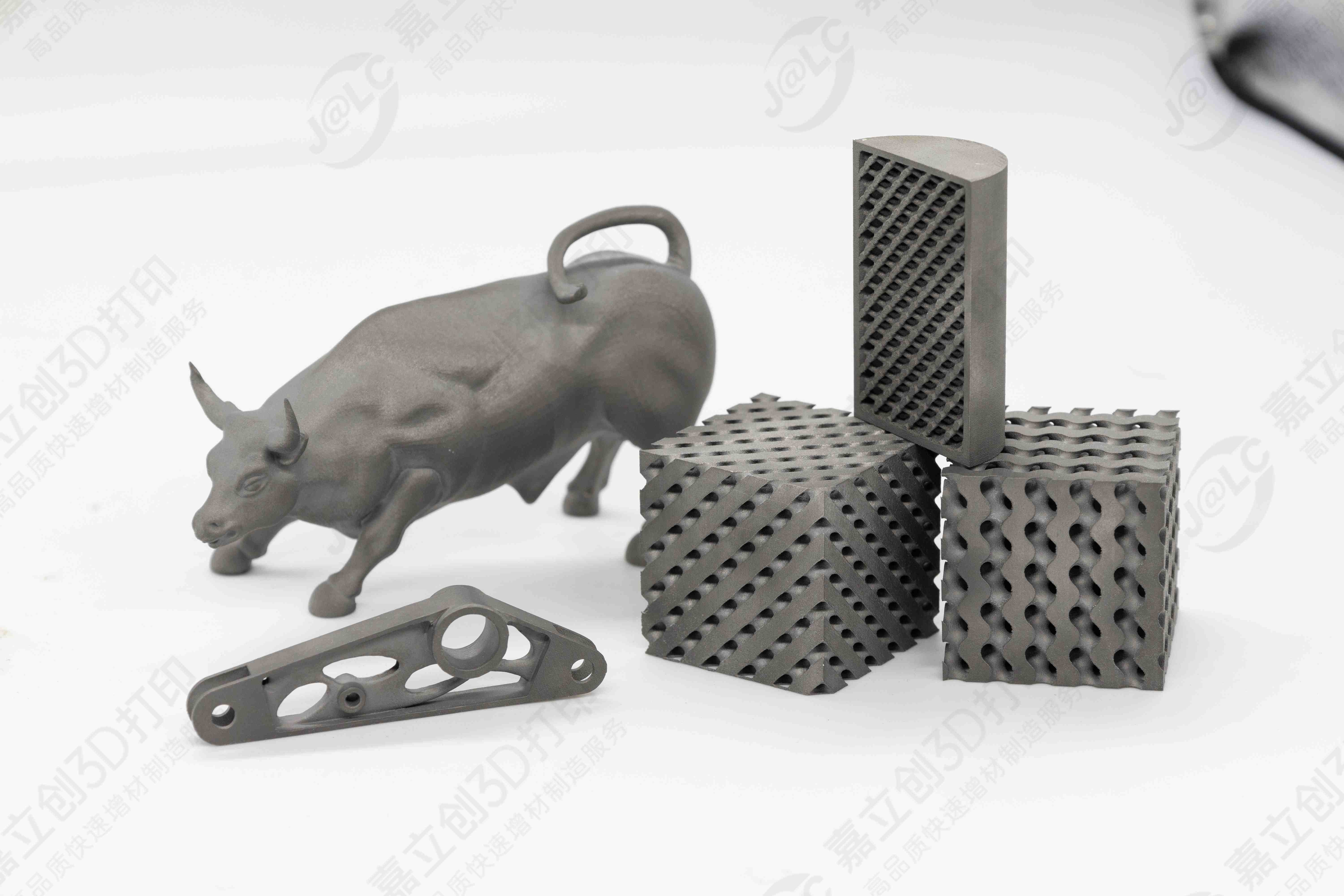

SLM（选择性激光熔化）作为金属3D打印的核心工艺，凭借“复杂结构成型能力强、零件致密度高、力学性能优异”的优势，广泛应用于航空航天、医疗植入、高端装备等领域。但它对激光参数、粉末特性、成型环境、后处理工艺的要求极致严苛，90%以上的质量问题都源于“激光能量匹配失衡”“粉末状态失控”“热应力集中”或“工艺参数不适配”，而非设备本身故障。

本文梳理了SLM金属3D打印最常见的8大类工艺问题，从内部缺陷（孔隙、裂纹）、表面质量（球化、粘粉）到尺寸精度（偏差、变形）、力学性能（强度不足），逐一拆解“问题表现、核心根源、分步解决方案、预防管控技巧”，搭配工业级实战案例与参数适配表，帮从业者快速定位问题、高效优化工艺，提升零件合格率与生产稳定性。

先明确：SLM打印核心影响因素，避免解决方案“盲目套用”

SLM打印的核心逻辑是“高能激光逐层熔化金属粉末，冷却凝固成型”，其工艺稳定性由五大核心因素决定，所有质量问题都可追溯至这五大维度，先理清关联逻辑，才能精准排查。

• 粉末特性：粉末粒径、球形度、流动性、松装密度、氧含量，直接影响熔化均匀性、致密度与零件纯度；

• 激光参数：激光功率、扫描速度、扫描间距、层厚、扫描策略，决定粉末熔化充分性、熔池形态与层间结合力；

• 热场控制：基板温度、层间冷却速度、扫描路径布局，影响热应力分布与零件变形开裂风险；

• 设备状态：激光聚焦精度、振镜扫描精度、铺粉均匀性、成型舱气氛，决定成型精度与零件质量一致性；

• 后处理工艺：支撑去除、热处理（去应力、固溶时效）、表面抛光，影响零件尺寸精度、力学性能与表面质量。

一、高频工艺问题：拆解与解决方案

问题1：内部孔隙（气孔/未熔合孔隙）——致密度不足，力学性能下降

「典型表现」：零件内部存在大量微小孔隙（直径5-50μm），分为气孔（圆形/近圆形）与未熔合孔隙（不规则形）；致密度低于99%，严重时低于95%；拉伸、疲劳性能显著下降，无法满足航空航天、医疗等高端领域要求（如植入件致密度需≥99.5%）。

核心根源

• 激光能量不足：功率过低、扫描速度过快，粉末未完全熔化，形成未熔合孔隙；

• 熔池不稳定：扫描间距过大、层厚过厚，熔池无法完全搭接，存在间隙；

• 粉末问题：粉末受潮/吸油（熔化时释放气体形成气孔）、粒径分布不均、球形度差（流动性差导致铺粉不均）；

• 气氛控制不当：成型舱内氧含量过高（＞500ppm）、氩气纯度不足，粉末氧化产生气体，或保护气氛流动不均导致气泡无法排出；

• 扫描策略不合理：单向扫描导致熔池散热不均，气泡滞留形成气孔。

分步解决方案

1. 优化激光参数（核心操作）：① 提升激光功率（如Ti6Al4V从200W增至250-300W），降低扫描速度（从1000mm/s降至600-800mm/s），确保粉末完全熔化；② 缩小扫描间距（从0.12mm减至0.08-0.1mm），保证熔池搭接率≥30%；③ 调整层厚（常用0.03-0.05mm，避免＞0.06mm），匹配激光能量与粉末粒径（15-45μm粉末适配0.04mm层厚）。

2. 粉末预处理与管控：① 粉末使用前放入真空干燥箱（Ti6Al4V 120℃、3h；316L 80℃、2h），去除水分与油污；② 用200目筛网筛选粉末，去除大颗粒与结块，确保粒径分布均匀；③ 控制粉末复用次数（Ti6Al4V不超过10次），复用前进行真空干燥与筛选，避免性能衰减。

3. 强化成型舱气氛控制：① 更换高纯度氩气（纯度≥99.999%），打印前对成型舱进行3次以上抽真空-充氩气置换，确保氧含量≤300ppm；② 调整氩气流量（5-8L/min），保证保护气氛均匀覆盖成型区域，避免气流死角导致气泡滞留。

4. 优化扫描策略：采用“交叉扫描”（每层扫描方向旋转67°）或“岛状扫描”（将成型区域划分为5-10mm小岛，逐岛扫描），提升熔池稳定性，促进气泡排出；增加“边缘强化扫描”（对零件边缘额外扫描1圈），减少边缘孔隙。

5. 后处理致密化（可选）：对孔隙率超标的零件进行热等静压（HIP）处理（Ti6Al4V：920℃、100MPa、2h），可将致密度提升至99.8%以上，闭合内部孔隙。

预防技巧

每天打印前检测成型舱氧含量与氩气纯度；每次更换粉末或调整参数后，打印标准试样（Φ10mm×50mm圆柱），通过金相分析检测致密度；粉末储存于真空密封容器中，环境湿度≤30%。

问题2：零件开裂（热裂/冷裂）——最致命缺陷，零件直接报废

「典型表现」：零件打印后或热处理过程中，出现宏观或微观裂纹，分为热裂（打印中高温阶段产生，裂纹沿晶界扩展）与冷裂（冷却或热处理时产生，裂纹穿晶扩展）；高熔点、高脆性金属（如Inconel 718、Ti6Al4V）、大尺寸零件、薄壁件更易开裂，严重时零件直接断裂报废。

核心根源

• 热应力集中：激光熔化与快速冷却形成极大温度梯度（可达10³℃/mm），产生巨大热应力，超过材料抗拉强度导致开裂；

• 基板温度不足：基板未预热或预热温度过低，零件与基板温差过大，热应力无法释放；

• 扫描策略不合理：单向扫描、大区域连续扫描，导致热应力累积；

• 材料特性：材料本身脆性大、热导率低（如Ti6Al4V），或含有杂质（如氧含量过高），降低抗裂性；

• 支撑设计不当：支撑密度过低、与零件连接强度不足，无法约束变形与释放应力；

• 冷却速度过快：成型舱内氩气流量过大，零件快速冷却，热应力无法释放。

分步解决方案

6. 提升基板温度（关键措施）：根据材料调整基板预热温度（Ti6Al4V 200-300℃、Inconel 718 300-400℃、316L 100-200℃），缩小零件与基板温差，降低热应力梯度。

7. 优化扫描策略与激光参数：① 采用“岛状扫描”“分区扫描”，将大区域划分为小区域，分散热应力；② 降低激光功率（避免过度熔化导致热应力增大），提升扫描速度（减少热输入），平衡致密度与热应力；③ 采用“预热扫描”（打印每层前用低功率激光扫描一遍粉末层），降低温度梯度。

8. 优化支撑设计：① 对大尺寸零件、薄壁件、悬臂结构，采用“蜂窝状”或“网格状”支撑，支撑密度设为30%-50%；② 增加支撑与零件的连接面积（连接点直径≥0.5mm），确保支撑能有效约束变形；③ 支撑材料优先选择与零件匹配的金属粉末，避免异种材料焊接应力。

9. 规范冷却与热处理流程：① 打印完成后，将零件与基板一起在成型舱内缓慢冷却至室温（冷却时间≥8h，大尺寸零件≥12h），避免快速冷却；② 打印后及时进行去应力热处理（Ti6Al4V 650℃、2h；316L 450℃、1h），释放内部残留应力，防止后续开裂。

10. 控制材料纯度：选择高纯度金属粉末（Ti6Al4V氧含量≤0.2%），避免杂质引入；成型舱氧含量严格控制在300ppm以下，防止粉末氧化脆化。

预防技巧

大尺寸零件（长度＞200mm）打印前，进行热应力模拟分析，优化扫描路径与支撑设计；每次打印新零件类型时，先打印小尺寸试样，通过拉伸、金相测试验证抗裂性；避免在零件薄弱部位设置密集扫描区域。

问题3：表面球化（熔滴状凸起）——表面粗糙，加工余量不足

「典型表现」：零件表面出现大量熔滴状凸起（直径50-200μm），呈“球化”形态，表面粗糙度Ra＞10μm；边缘轮廓模糊，细节丢失，后续机加工余量不足，甚至无法满足装配要求。

核心根源

• 激光能量不匹配：功率过高、扫描速度过慢，熔池过大且流动性过强，受表面张力作用收缩成球状；

• 铺粉不均：铺粉辊压力不足、速度过快，粉末层厚薄不一，局部粉末过多导致熔化不充分，形成球化；

• 粉末流动性差：球形度低、粒径分布不均，粉末无法均匀铺展，局部堆积；

• 激光聚焦偏差：聚焦点偏离粉末表面（过高或过低），激光能量分散，熔池形态不规则；

• 气氛干扰：成型舱内氩气流量过大，吹动熔池导致形态失控，形成球化。

分步解决方案

11. 调整激光参数：① 降低激光功率（如从300W降至250W），提升扫描速度（从600mm/s增至800-1000mm/s），减小熔池尺寸，抑制球化；② 优化激光焦距，将聚焦点控制在粉末表面以下0.01-0.02mm，确保能量集中。

12. 优化铺粉与粉末状态：① 校准铺粉辊压力（0.3-0.5MPa），降低铺粉速度（50-80mm/s），确保粉末层厚薄均匀（偏差≤±0.005mm）；② 选用球形度≥95%、流动性≤10s/50g（漏斗法）的粉末，提升铺粉均匀性；③ 定期清洁铺粉辊与成型舱内壁，避免粉末粘附导致铺粉不均。

13. 稳定成型舱气氛：降低氩气流量（3-5L/min），调整气流方向，避免直接吹向熔池区域；确保成型舱内压力稳定（0.02-0.03MPa），防止气流波动干扰熔池。

14. 优化扫描策略与后处理：① 采用“高速扫描”（1000-1500mm/s），减少熔池停留时间；② 表面球化严重的零件，进行机械打磨（400-800目砂纸）或喷砂处理（Al₂O₃砂，压力0.4MPa），降低表面粗糙度至Ra≤3.2μm。

预防技巧

每次打印前校准激光聚焦精度与铺粉均匀性；定期检测粉末流动性，流动性变差时及时更换新粉末；避免过度提升激光功率追求致密度，平衡致密度与表面质量。

问题4：尺寸偏差与变形——无法装配，精度不达标

「典型表现」：零件实际尺寸与3D模型偏差超过±0.1mm，出现整体扭曲、边缘变形、孔位错位；大尺寸零件（长度＞150mm）、薄壁件、复杂结构件变形更明显，无法与其他零件装配，或后续加工无法修正。

核心根源

• 热应力变形：打印过程中热应力累积，冷却后释放导致零件变形；

• 扫描策略不合理：单向扫描、大区域连续扫描，导致应力分布不均；

• 支撑设计不当：支撑密度过低、位置不合理，无法有效约束变形；

• 基板变形：基板未预热或预热不均，打印后基板变形带动零件变形；

• 切片与设备精度问题：切片时未补偿收缩率，或激光扫描振镜精度偏差、Z轴定位误差。

分步解决方案

15. 优化扫描策略与热场控制：① 采用“交叉扫描”“岛状扫描”，分散热应力；② 提升基板预热温度，延长打印后冷却时间，减少热应力累积；③ 大尺寸零件采用“分区打印”，避免整体连续扫描导致应力集中。

16. 强化支撑设计：① 对零件边缘、悬臂、孔位等易变形部位，加密支撑（密度40%-60%）；② 采用“树形支撑”或“框架式支撑”，提升支撑刚度；③ 支撑与零件连接采用“点连接”，便于后续去除，同时保证约束效果。

17. 尺寸补偿与设备校准：① 切片时根据材料收缩率进行尺寸补偿（Ti6Al4V收缩率1.5%-2.0%，316L收缩率1.0%-1.5%），对孔位、轴类等精密结构单独补偿0.05-0.1mm；② 定期校准激光扫描振镜精度（偏差≤0.01mm）、Z轴定位精度（偏差≤0.005mm），确保设备精度。

18. 后处理矫正：① 轻微变形的零件，进行去应力热处理后，用专用夹具固定在平整平台上，加热至材料再结晶温度以下（Ti6Al4V 600℃），保温1h后缓慢冷却，实现变形矫正；② 严重变形的零件，需重新优化工艺参数与支撑设计，重新打印。

预防技巧

每次更换材料或调整参数后，先打印“尺寸校准件”（带孔、轴、台阶的标准件），测量无误后再打印正式零件；大尺寸零件打印前，进行变形模拟分析，提前优化支撑与扫描路径。

问题5：表面粘粉（粉末粘附）——表面粗糙，清理困难

「典型表现」：零件表面粘附大量未熔化或半熔化的金属粉末，无法通过高压气枪吹除；粘附粉末形成“毛刺状”凸起，表面粗糙度Ra＞8μm，后续清理与打磨耗时耗力，甚至损伤零件表面。

核心根源

• 激光能量不足：边缘区域激光能量衰减，粉末未完全熔化，粘附在零件表面；

• 扫描间距过大：边缘扫描轨迹未完全覆盖粉末，形成半熔化粉末粘附；

• 铺粉不均：零件边缘粉末堆积，熔化不充分；

• 气氛流动不当：氩气气流将未熔化粉末吹至零件表面，冷却后粘附；

• 粉末流动性差：细粉占比过高（＜15μm粉末占比＞20%），易被气流带动粘附在零件表面。

分步解决方案

19. 优化激光与扫描参数：① 提升边缘区域激光功率（比核心区域高10%-15%），确保边缘粉末完全熔化；② 缩小边缘扫描间距（比核心区域小20%），增加边缘扫描圈数（1-2圈）；③ 采用“边缘偏移扫描”，避免激光能量衰减导致的粘粉。

20. 优化铺粉与粉末管控：① 校准铺粉辊压力，确保零件边缘粉末层厚度与核心区域一致；② 控制粉末细粉占比（＜15μm粉末占比≤15%），避免细粉过多；③ 复用粉末前筛选，去除细粉与结块。

21. 调整气氛与清理方式：① 优化氩气气流方向，避免气流直接吹向零件边缘；② 打印完成后，先用低压气枪（0.2-0.3MPa）吹除表面松散粉末，再用超声波清洗（酒精+丙酮混合液，30min）去除粘附紧密的粉末；③ 必要时进行轻度喷砂处理（压力0.2MPa），去除残留粘粉。

预防技巧

打印前检查零件切片的边缘扫描设置，确保边缘区域有足够的激光能量；定期清理成型舱内散落的细粉，避免气流带动粘附；选用细粉占比合格的金属粉末。

问题6：层间未熔合——零件分层，力学性能不足

「典型表现」：零件层与层之间存在明显界面，用手敲击或承受外力时易分层；拉伸试验中，断裂面沿层间扩展，抗拉强度与屈服强度仅为合格零件的50%-70%，无法满足承载要求。

核心根源

• 激光能量不足：层间加热不充分，前一层已凝固的金属未被重新熔化，层间结合力弱；

• 扫描速度过快：层间停留时间不足，熔池未与前一层充分融合；

• 层厚过大：层间距离过大，激光能量无法穿透至前一层，导致未熔合；

• 扫描策略不合理：层间扫描方向未交叉，层间应力集中，结合力下降；

• 粉末氧化：层间粉末氧化形成氧化膜，阻碍层间融合。

分步解决方案

22. 优化激光与层厚参数：① 提升激光功率，延长层间曝光时间（如从10μs增至15μs），确保前一层表面被重新熔化0.01-0.02mm；② 降低扫描速度，给层间融合足够时间；③ 减薄层厚（≤0.05mm），确保激光能量能穿透至前一层。

23. 优化扫描策略：采用“层间交叉扫描”（每层扫描方向旋转67°），增加层间接触面积与结合力；避免层间扫描路径平行，减少层间应力集中。

24. 控制氧化与粉末状态：① 严格控制成型舱氧含量≤300ppm，避免层间粉末氧化；② 粉末使用前充分干燥，避免水分导致层间气孔，影响融合。

25. 后处理强化：对层间未熔合轻微的零件，进行热等静压（HIP）处理，通过高温高压促进层间扩散融合，提升层间结合力。

预防技巧

每次调整激光参数或层厚后，打印层间结合力测试件（拉伸试样），验证层间融合效果；避免在低功率、高速度下打印厚层零件；定期检测成型舱氧含量。

问题7：力学性能不足（强度/韧性低）——无法满足工程要求

「典型表现」：零件抗拉强度、屈服强度低于材料标准值，韧性差（冲击功不足）；如Ti6Al4V零件抗拉强度＜895MPa（标准值≥895MPa），冲击功＜30J（标准值≥30J）；受力后易断裂、变形，无法满足航空航天、高端装备的承载要求。

核心根源

• 致密度低：内部孔隙过多，导致力学性能下降；

• 层间未熔合/开裂：层间结合力弱，或存在微裂纹；

• 微观组织不佳：快速冷却导致晶粒粗大、组织不均匀，韧性下降；

• 材料纯度不足：粉末中杂质（氧、氮、碳）含量过高，导致材料脆化；

• 热处理工艺不当：未进行或未规范进行固溶时效、去应力热处理，残留应力影响力学性能。

分步解决方案

26. 提升致密度与层间融合：按“问题1”“问题6”方案优化激光参数、粉末状态，将致密度提升至99.5%以上，消除层间未熔合。

27. 优化热处理工艺：根据材料特性制定专属热处理方案：① Ti6Al4V：800℃固溶1h+540℃时效3h，空冷；② 316L：1050℃固溶1h，水淬；③ Inconel 718：980℃固溶1h+720℃时效8h+620℃时效8h，空冷；通过热处理细化晶粒、消除应力、提升力学性能。

28. 控制材料纯度：选用高纯度粉末（Ti6Al4V氧含量≤0.2%、氮含量≤0.05%）；成型舱氧含量控制在300ppm以下，避免粉末氧化。

29. 优化扫描策略：采用“岛状扫描”“高速扫描”，细化晶粒组织；避免大区域连续扫描导致晶粒粗大。

预防技巧

每批次零件随机抽取试样进行力学性能测试（拉伸、冲击、硬度），确保符合标准；严格执行热处理工艺，记录温度、保温时间等参数；定期检测粉末纯度，避免杂质累积。

问题8：基板与零件粘连——取件困难，零件损伤

「典型表现」：零件与基板结合过于紧密，用线切割、铣削等方式取件时，易导致零件边缘崩裂、变形，甚至损伤基板表面（影响后续打印）；尤其大尺寸零件、厚壁件，粘连更严重。

核心根源

• 基板预热温度过高：零件与基板界面熔化充分，结合力过强；

• 激光功率过高：界面区域过度熔化，形成牢固的冶金结合；

• 零件底部扫描策略不当：底部扫描圈数过多、扫描间距过小，导致界面结合过强；

• 基板表面未处理：基板表面有氧化膜、油污，或未进行喷砂处理，导致结合力异常增大。

分步解决方案

30. 优化基板与激光参数：① 适当降低基板预热温度（比标准温度低50℃），减少界面熔化程度；② 降低零件底部激光功率（比核心区域低15%-20%），减少过度熔化；③ 减少零件底部扫描圈数（1-2圈即可），增大底部扫描间距。

31. 基板预处理：① 基板使用前进行喷砂处理（Al₂O₃砂），增加表面粗糙度，避免过度冶金结合；② 用酒精、丙酮擦拭基板表面，去除油污与氧化膜；③ 大尺寸零件可在基板表面涂抹专用脱模剂（如BN涂层），降低结合力。

32. 规范取件方式：① 优先采用线切割取件（精度高、损伤小），避免暴力撬取；② 取件后，对零件底部进行打磨，去除残留基板材料与氧化层。

预防技巧

新基板首次使用前，进行喷砂与清洁处理；打印大尺寸零件时，提前测试零件与基板的结合力，优化参数；避免为追求零件致密度而过度提升基板温度与激光功率。

工业级实战案例：Ti6Al4V航空支架，从“开裂孔隙”到“合格交付”

某航空航天企业用SLM打印Ti6Al4V航空支架，初期问题：零件内部孔隙率8%、边缘开裂、尺寸偏差0.2mm，无法满足交付要求；粉末浪费率30%。按以下步骤优化后，合格率提升至95%：

33. 排查根源：激光功率200W不足、扫描速度1200mm/s过快；成型舱氧含量600ppm过高；基板未预热；支撑密度20%过低；粉末受潮未干燥。

34. 工艺优化：① 激光参数：功率提升至280W，扫描速度降至800mm/s，扫描间距0.09mm，层厚0.04mm；② 气氛控制：更换99.999%氩气，增加抽真空-充氩置换次数，氧含量控制在250ppm以下；③ 热场控制：基板预热至250℃，打印后冷却12h；④ 支撑设计：支撑密度提升至40%，边缘区域加密支撑；⑤ 粉末处理：粉末120℃真空干燥3h，200目筛网筛选，复用粉末与新粉末按1:1混合。

35. 后处理优化：打印后进行650℃、2h去应力热处理，再进行热等静压（920℃、100MPa、2h），最后机械打磨去除支撑。

36. 结果：零件致密度提升至99.8%，无开裂；尺寸偏差控制在±0.08mm；抗拉强度920MPa、冲击功35J，满足航空航天标准；粉末浪费率降至10%以下。

SLM金属粉末工艺参数速查表（工业级常用）

互动引导：你的SLM工艺难题，专属方案来定制

不同SLM设备型号（如EOS M290、Concept Laser M2、华曙高科FS271M）、金属粉末类型的问题，解决方案可能存在细微差异。或许你正在为某类特定问题头疼（如Inconel 718开裂、Ti6Al4V孔隙率高、大尺寸零件变形），或许尝试了多种方法仍未解决。

SLM金属3D打印的工艺稳定性，核心是“参数精准匹配+粉末状态可控+热场均匀稳定”。掌握以上问题解决方案与排查逻辑，就能大幅降低报废率、减少粉末浪费，让SLM打印高效落地，满足高端领域的质量要求！
